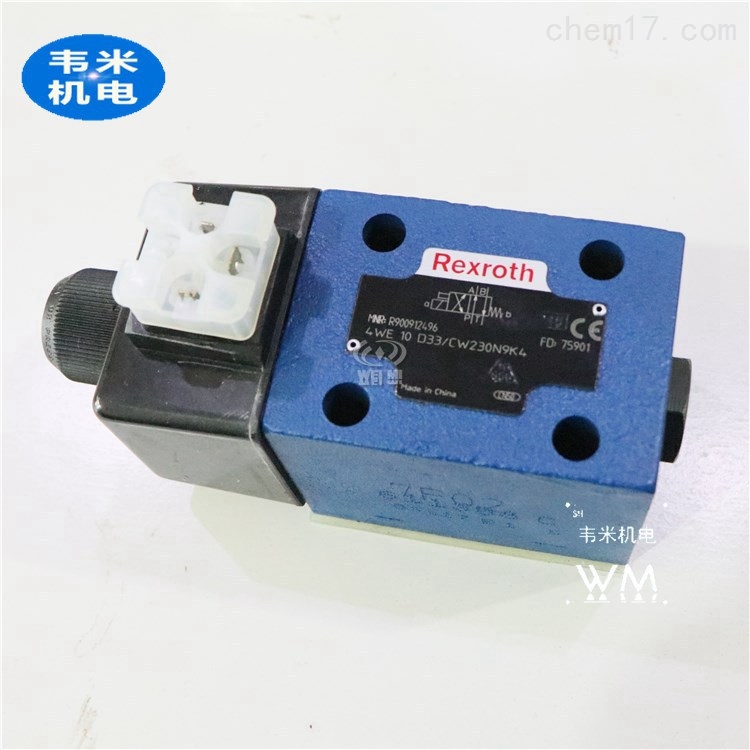

4WE10D5X/EG220N9K4/V力士乐电磁阀4WE10D33/CG220N9K4停产替代
产品型号:4WE10D5X/EG220N9K4/V
更新时间:2025-02-01
厂商性质:经销商
访问量:1872
021-61116911
相关文章
力士乐电磁阀4WE10D33/CG220N9K4停产替代
电磁阀(Electromagnetic valve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,zui常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
REXROTH电磁阀4WE10系列
带湿式交流或直流电磁铁的
4/3.,4/2.和3/2.液压换向阀
WE 10..,.C型
通径10
3X系列
4X系列
zui高工作压力315 bar
zui大流量120 L/min
直动式电磁铁操作的换向阀,标准型。
安装面油口分布类型符合DIN 24 340 A型
IS0 4401或CETOP-RP 121 H,
安装底板参见样本RC 45 054
(单独订货)
带有可拆卸线圈的湿式交流或直流电磁铁
电磁线圈可旋转90 .C。
更换电磁线圈时,不必打开阀的密封。
电气接线可单独接线或集中接线
可选,手动应急操作
低换向冲击型参见样本RC 23 183
电感式终点开关(接触式和非接触)参见样本
RC 24 830
其它资料
安装底板参见样本RC 45 054
电感式终点开关 RC 24 830
3通
4通
通径10
机能符号例如C,E,EA,EB等
30至39系列一单独接线 =
(30至39,安装和油口尺寸不变)
40至49系列一集中接线 =
(40至49安装和油口尺寸不变)
带弹簧复位
不带弹簧复位带定位
不带弹簧复位
湿式电磁铁带可拆卸线圈
直流电压24 V
交流电压230 V 50/60 Hz,
直流电压205 V,
其它电压和频率的订货型号见第5页,
带有隐式手动应急操作(标准),
不带手动应急操作
有手动应急操作带保护罩,
电气接线种类
单独接线,带符合,
DIN 43 650-AM2的插座不带插头
集中接线在盖上有引线,有亮灯显示,
集中接线在盖上有引线,有亮灯显示(不带角度接线座),
附件,
带感应式终点开关,订货说明见样本RC 24 830,
不带终点开关,
无插入式节流器,
节流器孔fl 0.8 mm 在流量大于(>),
节流器孔fl l.0 mm 阀的功率极*使用,
节流器孔fl l.2 mm 安装在P口.
WE型换向阀是电磁铁操作的滑阀式换向阀。它控制液流
的开启,关闭和液流方向。
换向阀主要由阀体(1),一个或两个电磁铁(2),阀芯(3)
以及一个或两个复位弹簧(4)组成。
有没有通电情况下,阀芯(3)在复位弹簧(4)作用下处于中
位或原位(脉冲式除外)o控制阀芯(3)由湿式电磁铁(2)进
行操作。
为了确保获得满意的功能,务必在电磁线圈的压力腔充满
油液。
电磁铁(2)的力作用于阀芯(3)上,推动它由静止位至所需
终端位。这样,压力油液从P至A-B至T,或者从P至B,
A至T导通。
在电磁铁(2)断电后,由复位弹簧(4)将阀芯(3J推向中
位。
作为可选的“应急手动操作"(5)可在无电磁铁控制时,使
控制阀芯(3)能够换向,
力士乐电磁阀4WE10D33/CG220N9K4停产替代
4WE6D62/EG110N9K4
4WE6D62/EG110N9K4/V
4WE6D62/EG220N9K4
4WE6D62/EG220N9K4/V
4WE6D62/EW110N9K4
4WE6D62/EG110N9K4/B10
4WE6D62/EG110N9K4/B08
4WE6D62/OFEG110N9K4
4WE6D62/OFEG220N9K4
4WE6D62/OFEW110N9K4
4WE6J62/EG110N9K4
4WE6J62/EG110N9K4/V
4WE6J62/EG220N9K4
4WE6J62/EG220N9K4/V
4WE6J62/EW110N9K4
4WE6J62/EG110N9K4/B10
4WE6J62/EG110N9K4/B08
4WE6J62/OFEG110N9K4
4WE6J62/OFEG220N9K4
4WE6J62/OFEW110N9K4
4WE6D62/EG24K4QMBG24
4WE6D6X/SG24N9K4/V
4WE10D33/CG110N9K4
4WE10D33/CG110N9K4/V
4WE10D33/CG220N9K4
4WE10D33/CG220N9K4/V
4WE10D33/CW110N9K4
4WE10D33/CW110N9K4/B10
4WE10D33/CW110N9K4/B08
4WE10D33/OFCG110N9K4
4WE10D33/OFCG220N9K4
4WE10D33/OFCW110N9K4
4WE10J33/CG110N9K4
4WE10J33/CG110N9K4/V
4WE10J33/CG220N9K4
4WE10J33/CG220N9K4/V
4WE10J33/CW110N9K4
4WE10J33/CG110N9K4/B10
4WE10J33/CG110N9K4/B08
4WE10J33/OFCG110N9K4
4WE10J33/OFCG220N9K4
4WE10J33/OFCW110N9K4
4WE10M33/CG220N9K4
电磁阀是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体。当线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断,以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成;阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上,阀体被封闭在密封管中,构成一个简洁、紧凑的组合。工厂生产中常用的电磁阀有二位三通、二位四通、二位五通等。二位的含义:对于电磁阀来说就是带电和失电,对于所控制的阀门来说就是开和关。
制氧机仪控系统中,二位三通电磁阀用的最多,它在生产中可用来接通或切断气 源,从而对气动控制膜头气路进行切换。
它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成,动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。通电后,电磁铁吸合,动铁芯上部带弹簧的密封块把排气口关闭,气流从进气口进入膜头,起到控制作用。当失电时,电磁力消失,动铁芯在弹簧力作用下离开固定铁芯,向下移动,将排气口打开,堵住进气口,膜头气流经排气口排出,膜片恢复原来位置。在制氧设备中,在透平膨胀机进口薄膜调节阀的紧急切断等处有应用。
四通电磁阀工作原理如下:
当有电流通过线圈时,产生励磁作用,固定铁芯吸合动铁芯,动铁芯带动滑阀芯并压缩弹簧,改变了滑阀芯的位置,从而改变了流体的方向。当线圈失电时,依靠弹簧的弹力推动滑阀芯,顶回动铁芯,使流体按原来的方向流动。在制氧生产中,分子筛切换系统强制阀的开关就是通过二位四通电磁阀来控制的,气流分别供至强制阀的活塞两端。从而来控制强制阀的启闭。
电磁阀的故障将直接影响到切换阀和调节阀的动作,常见的故障有电磁阀不动作,应从以下几方面排查:
(1)电磁阀接线头松动或线头脱落,电磁阀不得电,可紧固线头。
(2)电磁阀线圈烧坏,可拆下电磁阀的接线,用万用表测量,如果开路,则电磁阀线圈烧坏。原因有线圈受潮,引起绝缘不好而漏磁,造成线圈内电流过大而烧毁,因此要防止雨水进入电磁阀。此外,弹簧过硬,反作用力过大,线圈匝数太少,吸力不够也可使得线圈烧毁。紧急处理时,可将线圈上的手动按钮由正常工作时的“0"位打到“1"位,使得阀打开。
(3)电磁阀卡住。电磁阀的滑阀套与阀芯的配合间隙很小(小于0.008mm),一般都是单件装配,当有机械杂质带入或润滑油太少时,很容易卡住。处理方法可用钢丝从头部小孔捅入,使其弹回。根本的解决方法是要将电磁阀拆下,取出阀芯及阀芯套,用CCI4清洗,使得阀芯在阀套内动作灵活。拆卸时应注意各部件的装配顺序及外部接线位置,以便重新装配及接线正确,还要检查油雾器喷油孔是否堵塞,润滑油是否足够。
(4)漏气。漏气会造成空气压力不足,使得强制阀的启闭困难,原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气。
在处理切换系统的电磁阀故障时,应选择适当的时机, 等该电磁阀处于失电时进行处理,若在一个切换间隙内处理不完,可将切换系统暂停,从容处理。
