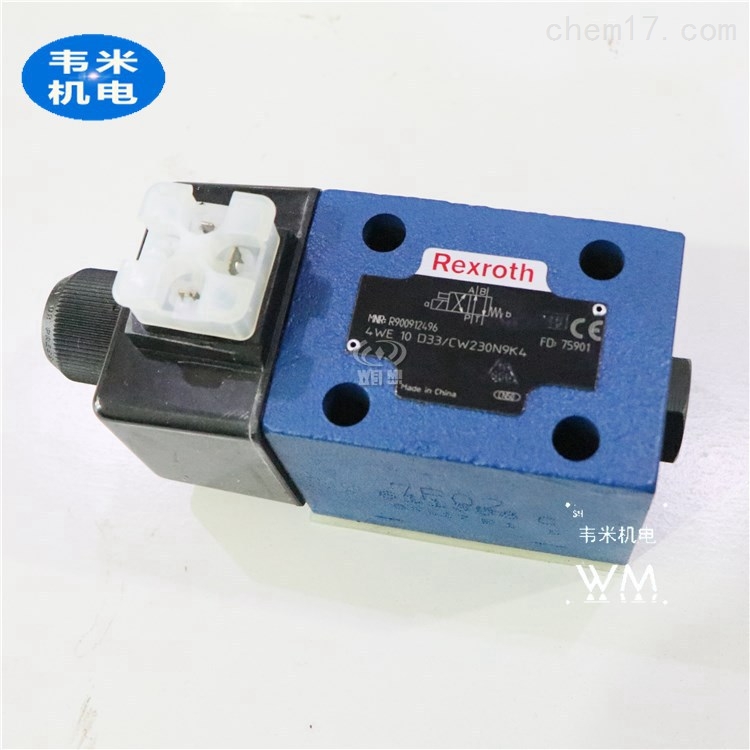

博世力士乐10通径电磁阀现货

  • 型   号:4WE10D33/CG110N9K4/V
  • 价   格:2100

博世力士乐10通径电磁阀现货
我司主营气动元件、液压泵阀、电子电控类进口件:
主要涵盖产品有:换向阀,气缸等;液压泵、液压阀,液压元件等;滑块、导轨;电控模块、驱动器;伺服电机等
主营优势品牌有AVENTICS,DUPLOMATIC,REXROTH,B&R,AIRTEC,Bently,ASCO,ATOS,VICKERS,Parker等

分享到:

博世力士乐10通径电磁阀现货

电磁阀(Electromagnetic valve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,zui常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

REXROTH电磁阀4WE10系列
带湿式交流或直流电磁铁的
4/3.,4/2.和3/2.液压换向阀
WE 10..,.C型
通径10
3X系列
4X系列
zui高工作压力315 bar
zui大流量120 L/min
直动式电磁铁操作的换向阀,标准型。
安装面油口分布类型符合DIN 24 340 A型
IS0 4401或CETOP-RP 121 H,
安装底板参见样本RC 45 054
(单独订货)
带有可拆卸线圈的湿式交流或直流电磁铁
电磁线圈可旋转90 .C。
更换电磁线圈时,不必打开阀的密封。
电气接线可单独接线或集中接线
可选,手动应急操作
低换向冲击型参见样本RC 23 183
电感式终点开关(接触式和非接触)参见样本
RC 24 830
其它资料
安装底板参见样本RC 45 054
电感式终点开关  RC 24 830
3通
4通
通径10
机能符号例如C,E,EA,EB等
30至39系列一单独接线    =
(30至39,安装和油口尺寸不变)
40至49系列一集中接线    =
(40至49安装和油口尺寸不变)
带弹簧复位
不带弹簧复位带定位
不带弹簧复位
湿式电磁铁带可拆卸线圈
直流电压24 V
交流电压230 V 50/60 Hz,
直流电压205 V,
其它电压和频率的订货型号见第5页,
带有隐式手动应急操作(标准),
不带手动应急操作
有手动应急操作带保护罩,
电气接线种类
单独接线,带符合,
DIN 43 650-AM2的插座不带插头
集中接线在盖上有引线,有亮灯显示,
集中接线在盖上有引线,有亮灯显示(不带角度接线座),
附件,
带感应式终点开关,订货说明见样本RC 24 830,
不带终点开关,
无插入式节流器,
节流器孔fl 0.8 mm    在流量大于(>),
节流器孔fl l.0 mm    阀的功率极*使用,
节流器孔fl l.2 mm    安装在P口.
WE型换向阀是电磁铁操作的滑阀式换向阀。它控制液流
的开启,关闭和液流方向。
换向阀主要由阀体(1),一个或两个电磁铁(2),阀芯(3)以及一个或两个复位弹簧(4)组成。有没有通电情况下,阀芯(3)在复位弹簧(4)作用下处于中位或原位(脉冲式除外)o控制阀芯(3)由湿式电磁铁(2)进行操作。
为了确保获得满意的功能,务必在电磁线圈的压力腔充满油液。
电磁铁(2)的力作用于阀芯(3)上,推动它由静止位至所需终端位。这样,压力油液从P至A-B至T,或者从P至B,
A至T导通。
在电磁铁(2)断电后,由复位弹簧(4)将阀芯(3J推向中位。
作为可选的“应急手动操作"(5)可在无电磁铁控制时,使控制阀芯(3)能够换向,

博世力士乐10通径电磁阀现货

电磁阀4WE10系列 ,
4WE10J32/CW230N9K4
4WE10J3X/CG24N9K4/B10
4WE10D20/LG24Z4
4WE10E20AG24NZ5L
4WE10J33/CW230N9K4
4WE10E3X/CW230N9K4
4WE10J3X/CG24N9Z5L
4WE10J73-3X/CG24N9K4/A12
4WE10D3X/CG24N9K4
4WE10D3X/OFCG24N9K4+Z5L
4WE10D33/OFCG24N9K4
4WE10J33/CG24N9K4
4WE10E33/CG24N9K4
4WE10D3X/CG24N9K4
4WE10E-3X/CG24N9K4
4WE10D33/0FCG24N9K4
4WE10M33/CG24N9K4
4WE10J3X/CG24N9K4/B10
4WE10D30/OFCG24N9K4
4WE10J3X/CG24N9K4/B10
4WE10Y-3C/CG24N9K4
4WE10E-3X/CG24N9K4+插头
4WE10Y3X/CW230N9K4
4WE10C3X/CW230N9K4
4WE10Y-6X/CG24N9Z4
4WE10Y-3X/CG24N9K4+Z4
4WE10J-3X/CG24N9K4+Z4
4WE10J-3X/CG24N9K4/V
4WE10C-3X/CG24N9K4
4WE10D-3X/CG24N9K4+Z4
4WE10D32/OFCG220NPZ4
4WE10J-33/CG24-N9K4
4WE10E-33/CG24-N9K4
4WE10D-33/CG24-N9K4
4WE10J33/CG24N9K4/A06
4WE10D30/OFCG24N9Z4
4WE10G20/AW220NE
4WE10D3X/OFCG24N9K4
4WE10D73-3X/G24N9K4/A12
4WE10J3X/CW230N9K4
4WE10C3X/CW230N9K4
4WE10G3X/CG24NK4
4WE10D73-3X/G24N9K4/A12
4WE10E10/AW220-SON24
4WE10E-3X/CG24N9K4+Z5L
4WE10D3X/OFCW230N9K4

直流电磁阀坏了的表现

阀芯不动作故障:

直流电磁阀线圈烧坏一般表现为阀芯不动作,且电磁阀线圈的外壳不会像正常工作那样有一定的温度。如果用万用表检测则为断路。

故障原因:直流电磁阀工作电压不稳定或者超负荷工作(实际环境条件不在电磁阀工作范围之内)

故障处理办法:维修焊接烧断的地方,如果烧坏的严重无法维修需要直接更换新的线圈。

阀芯卡死故障:

直流电磁阀阀芯卡死会表现为电磁阀没有开启和闭合的动作。直流电磁阀如果卡在开启位置,停机后会很快的恢复平衡,如果是卡在关闭的位置,低压则为负值。

故障原因:直流电磁阀内有异物或者电磁阀内部零部件损坏

故障处理办法:是停机并清除阀芯内的杂物,也可以拆开直流电磁阀,检测是否有故障,重新装配零部件。

关闭不严:

停止直流电磁阀的工作,用手触摸直流电磁阀阀体,如果阀体温度不高且阀内有气流声,则说明直流电磁阀关闭不严。

故障原因:可能原因有直流电池阀内存在脏物、阀座或阀针受损拉毛、弹簧力过小等。

故障处理办法:相应操作为清除阀内脏物、研磨阀座和阀针、调整或更换弹簧。

堵塞:

直流电磁阀无法正常工作,如果是冷藏箱电磁阀,则电磁阀表面会有低温甚至结霜的现象。

故障原因:直流电磁阀内部有杂物堵塞。

故障处理办法:拆开直流电磁阀并清除内部杂物。


4WE10X7-33/CG24N9K4QMAG24
4WE10Q3X/CG24N9K4+2*Z5L
4WE10Z20/AW220-50N25L
4WE10E-K10/AW220-50NDL
4WE10J-10L0/LW220-50NDL
4WE10J73-3X/10G24N9K4/A12
4WE10J-3X/AW220-220-00NPL
4WE10RB-3X/CG24N9K4+Z4
4WE10B3X/W230N9K4
4WE10J-1X/LW110-50NK4V
4WE10J-31/EG24N9K4+Z5L
4WE10D73-3X/CG24N9K4
4WE10U12-3X/CG24N9K4
4WE10E33/CG24N9K4
4WE10HA3X/CG24N9K4
4WE10HD45/OF6EG24N9EK4
4WE10J45/6EG24N9ETS2K4/B10
4WE10D3X/CG24N9K4
4WE10E3X/CG24N9K4
4WE10J33/CW230N9K4
4WE10D33/OF24N9K4
4WE10D33/CG24N9K4
4WE10D-3X/OFCW110N9K4/V

R900971519    4WE 10 D4X/CG24N9DK25L
R900971479    4WE 10 J4X/CW200N9DL
R900971372    4WE 10 EA4X/CG24N9DL
R900970944    4WE 10 E4X/CG24N9DKL/V
R900970783    4WE 10 EB4X/CW110N9DL
R900970606    4WE 10 D4X/CG24DKL
R900970427    4WE 10 J4X/CG48N9DKL
R900970422    4WE 10 D4X/CW230N9DKL/V
R900970164    4WE 10 C3X/OFCG205N9K4
R900970119    4WE 10 H3X/CG24N9K4 SO9
R900970117    4WE 10 M3X/CW110N9K4/B04
R900970068    4WE 10 HA3X/CG24N9K4/B12
R900969987    4WE 10 D4X/CG24N9DK24L
R900969986    4WE 10 D73-3X/CG110N9K4/A12
R900969771    5-4WE 10 C3X/OFCG205N9K4/C
R900969770    5-4WE 10 F3X/CG24N9K4
R900969715    4WE 10 J4X/CG24N9DL/B08
R900969712    4WE 10 E4X/CG24N9DL/V
R900969608    4WE 10 J3X/CG24N5K4
R900969301    4WE 10 HB3X/CW24N9K4
R900969235    4WE 10 G4X/CW230N9DKL
R900969022    4WE 10 Y3X/CW42N9K4
R900968935    4WE 10 D4X/CG24NDKL
R900968933    4WE 10 EB4X/CG24N9DAL
R900968806    4WE 10 L4X/CW230N9DKL
R900968712    4WE 10 J3A3X/CG24N9K4
R900968699    4WE 10 X10B4X/CG24N9DL
R900968648    5-4WE 10 D6-3X/CG24N9K4
R900968234    4WE 10 M4X/CG24N9DL
R900968201    4WE 10 Y4X/CG24N9DL SO9
R900968171    4WE 10 J4X/CG24NDL

压力控制阀有哪几种

  在气压传动系统中,所有压力控制阀都是利用空气压力和弹簧力相平衡的原理工作,可分为以下三类:

  (1)减压阀。又称调压阀、定值器(精密减压阀)等,起减压、稳压作用;

  在一个液压系统中,往往使用一个液压泵,但需要供油的执行元件一般不止一个,而各执行元件工作时的液体压力不尽相同。一般情况下,液压泵的工作压力依据系统各执行元件中需要压力最高的那个执行元件的压力来选择,这样,由于其他执行元件的工作压力都比液压泵的供油压力低,则可以在各个分支油路上串联一个减压阀,通过调节减压阀使各执行元件获得合适的工作压力。

  减压阀按照结构形式和工作原理,也可以分为直动型和先导型两大类。

  减压阀的工作原理是利用液体流过狭小的缝隙产生压力损失,使其出口压力低于进口压力的压力控制阀。按照压力调节要求的不同,分定值减压阀、定差减压阀和定比减压阀。

  (2)溢流阀。又称安全阀、限压切断阀等,起限压安全保护作用;

  溢流阀是通过阀口对液压系统相应液体进行溢流,调定系统的工作压力或者限定其最大工作压力,防止系统工作压力过载。

  对溢流阀的主要要求是静态、动态特性好。静态特性是指压力——流量特性好。动态特性是指突加外界干扰后,工作稳定、压力超调量小、溢流响应快。

  (3)顺序阀、平衡阀。根据气路压力不同进行某种控制。

  在液压系统中,有些动作是有一定规律的。顺序阀就是把不同或相同的压力作为控制信号,自动接通或者切断某一油路,控制执行元件按照一定顺序进行动作的压力阀。

  按照控制方式的不同,顺序阀一般分为内控式和外控式两种。所谓内控式就是直接利用阀进口处的液压油压力来控制阀口的启闭;外控式则是利用外来的控制油压来控制阀口的开关,所以,这种形式的顺序阀也称液控式。一般常用的顺序阀都是指内控式。从结构上来说,顺序阀同样也有直动式和先导式两种。由于直动式顺序阀结构简单,动作可靠,能满足大多情况下的使用要求。

压力控制阀原理

  压力控制阀是指用来对液压系统中液流的压力进行控制与调节的阀。此类阀是利用作用在阀芯上的液体压力和弹簧力相平衡的原理来工作的。

  压力阀是靠弹簧力与液体压力的平衡来控制阀体上油道的开闭,系统的最高压力是由溢流阀调定的,系统的工作压力由外载荷决定。压力阀的工作原理如图1所示,从液压泵来的油进入B腔后,由于两边面积相等,故对阀芯没有轴向推力。在图1(a)所示位置时,弹簧推动阀芯把P口与T口隔断,油液没有泄漏,系统压力升高,A腔内的压力也随之升高,向下压缩弹簧的力不断增大,直至超过弹簧的推力,使阀芯向下运动,如图1(b)所示。由于P口与T口接通,压力油经T口泄回油箱,系统压力下降,A腔压力也随之降低,当油压力低于弹簧力时,阀芯上移,又切断P口与T口的联系,油液不能泄漏,压力又上升,阀芯这样不停地交替动作,系统压力就在动态中实现平衡,稳定在某一值,这就是压力阀的工作原理。


R900968148    4WE 10 H4X/CW230N9DKL
R900968146    5-4WE 10 U3X/CG24N9K4/A06
R900968107    4WE 10 J4X/CW230N9DKL/V
R900968016    4WE 10 G4X/CW110N9DL
R900967894    5-4WE 10 E13-3X/CG24N9K4
R900967849    4WE 10 U10B3X/CG24N9K4QM0G24
R900967576    4WE 10 D4X/OFCW230N9DKL
R900967449    4WE 10 J4X/CW110NDL/B10V
R900967028    4WE 10 G4X/CW230N9DL
R900966978    4WE 10 Y4X/CG24N9DKL
R900966976    4WE 10 D4X/OFCW230N9DL
R900966975    4WE 10 HB3X/CW230N9K4
R900966912    4WE 10 G3X/CG24N9K4/B12
R900966854    4WE 10 R4X/CG24N9DL
R900966621    4WE 10 G4X/CW110DL SO21
R900966597    4WE 10 J4X/CG24N9DK24L SO482
R900966451    4WE 10 C3X/CG24NK4/V
R900966431    4WE 10 J4X/CW230N9DKL
R900966427    4WE 10 E4X/CG60N9DL
R900966426    4WE 10 J4X/CG60N9DL
R900966376    4WE 10 X6-3X/CG24N9K4
R900966247    4WE 10 D4X/CG24N9DKL/V
R900966192    4WE 10 Y3X/CG24N9K4/B12
R900966121    4WE 10 D4X/OFCG110N9DL
R900965855    4WE 10 W4X/CG24N9DL
R900965765    4WE 10 E4X/CW230N9DL
R900965668    4WE 10 C4X/OFCG24N9DKL
R900965556    4WE 10 FA3X/CW230N9K4
R900965437    4WE 10 G73-3X/CG24N9K4/V
R900965319    4WE 10 D4X/CW110NDL
R900965170    4WE 10 W3X/CG96N9K4
R900965166    4WE 10 D4X/CG24N9DKL/B08
R900965116    4WE 10 G4X/CG24NDL SO321
R900965094    4WE 10 D4X/OFCG24N9DL
R900964960    4WE 10 D4X/CW230NDL
R900964757    4WE 10 J73A3X/CG24N9K4/A12B12
R900964756    4WE 10 J73-3X/CG24N9K4/A12B12
R900964744    4WE 10 X7-3X/CG24N9K4QMAG24
R900964728    4WE 10 J3X/CG110N9K4/V
R900964727    4WE 10 D3X/OFCG110N9K4/V
R900964345    4WE 10 G4X/CG24N9DKL
R900964242    4WE 10 J4X/CG110N9DL
R900964090    5-4WE 10 E67-3X/CG96N9K4/CT06
R900964069    4WE 10 D3X/OFCW127N9K4
R900963857    4WE 10 J4X/CG110N9DKL
R900963776    4WE 10 C3X/CG24N9K4/MH
R900963694    4WE 10 E4X/CW110N9DKL
R900963610    4WE 10 J4X/CW110N9DK25L
R900963564    4WE 10 S3-3X/CW230N9K4
R900963559    4WE 10 Q4X/CG24N9DKL
R900963491    4WE 10 Q4X/CW230N9DKL
R900963435    4WE 10 E4X/CW230N9DKL
R900962974    4WE 10 GA3X/CG24N9K4/V
R900962743    4WE 10 D4X/CG24N9DKL SO37
R900962488    4WE 10 D4X/CG60N9DL
R900962339    4WE 10 G4X/CG24DKL
R900962223    4WE 10 C4X/OFCG24N9DL
R900962161    4WE 10 Y4X/CG220N9DKL/V
R900962152    4WE 10 C4X/CW110N9DL
R900962056    4WE 10 G4X/CW230RN9DL
R900962034    4WE 10 Q4X/CW110N9DL
R900962032    4WE 10 D4X/OFCG24N9DKL/V
R900961872    4WE 10 D4X/CW230DL
R900961782    4WE 10 D4X/CG110N9DL
R900961568    4WE 10 J4X/CG24N9DKL/V
R900961324    4WE 10 J4X/CG24N9DK24L
R900961221    4WE 10 H73-3X/CG96N9K4/A12
R900961219    4WE 10 D4X/CW110N9DK25L SO779
R900960999    4WE 10 D4X/CG24NDL
R900960988    4WE 10 E4X/CG24NDL SO321
R900960963    4WE 10 M3X/CG24N9K4/B15
R900960951    4WE 10 D3X/CG110N9K4/V
R900960932    4WE 10 E4X/CG24DKL
R900960730    4WE 10 HA4X/CG24N9DL
R900960724    5-4WE 10 D3X/CG24N9K4 SO292
R900960722    4WE 10 J4X/CG24N9DKL
R900960719    4WE 10 D4X/CW230N9DKL
R900960706    4WE 10 H4X/CW48N9DL
R900960704    4WE 10 D4X/CW48N9DL
R900960588    4WE 10 J4X/CW110NDL

电磁阀是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体。当线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断,以达到改变流体方向的目的。电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成;阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上,阀体被封闭在密封管中,构成一个简洁、紧凑的组合。工厂生产中常用的电磁阀有二位三通、二位四通、二位五通等。二位的含义:对于电磁阀来说就是带电和失电,对于所控制的阀门来说就是开和关。

制氧机仪控系统中,二位三通电磁阀用的最多,它在生产中可用来接通或切断气 源,从而对气动控制膜头气路进行切换。

它由阀体、阀罩、电磁组件、弹簧及密封结构等部件组成,动铁芯底部的密封块借助弹簧的压力将阀体进气口关闭。通电后,电磁铁吸合,动铁芯上部带弹簧的密封块把排气口关闭,气流从进气口进入膜头,起到控制作用。当失电时,电磁力消失,动铁芯在弹簧力作用下离开固定铁芯,向下移动,将排气口打开,堵住进气口,膜头气流经排气口排出,膜片恢复原来位置。在制氧设备中,在透平膨胀机进口薄膜调节阀的紧急切断等处有应用。

四通电磁阀工作原理如下:

当有电流通过线圈时,产生励磁作用,固定铁芯吸合动铁芯,动铁芯带动滑阀芯并压缩弹簧,改变了滑阀芯的位置,从而改变了流体的方向。当线圈失电时,依靠弹簧的弹力推动滑阀芯,顶回动铁芯,使流体按原来的方向流动。在制氧生产中,分子筛切换系统强制阀的开关就是通过二位四通电磁阀来控制的,气流分别供至强制阀的活塞两端。从而来控制强制阀的启闭。

电磁阀的故障将直接影响到切换阀和调节阀的动作,常见的故障有电磁阀不动作,应从以下几方面排查:

(1)电磁阀接线头松动或线头脱落,电磁阀不得电,可紧固线头。

(2)电磁阀线圈烧坏,可拆下电磁阀的接线,用万用表测量,如果开路,则电磁阀线圈烧坏。原因有线圈受潮,引起绝缘不好而漏磁,造成线圈内电流过大而烧毁,因此要防止雨水进入电磁阀。此外,弹簧过硬,反作用力过大,线圈匝数太少,吸力不够也可使得线圈烧毁。紧急处理时,可将线圈上的手动按钮由正常工作时的“0"位打到“1"位,使得阀打开。

(3)电磁阀卡住。电磁阀的滑阀套与阀芯的配合间隙很小(小于0.008mm),一般都是单件装配,当有机械杂质带入或润滑油太少时,很容易卡住。处理方法可用钢丝从头部小孔捅入,使其弹回。根本的解决方法是要将电磁阀拆下,取出阀芯及阀芯套,用CCI4清洗,使得阀芯在阀套内动作灵活。拆卸时应注意各部件的装配顺序及外部接线位置,以便重新装配及接线正确,还要检查油雾器喷油孔是否堵塞,润滑油是否足够。

(4)漏气。漏气会造成空气压力不足,使得强制阀的启闭困难,原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气。

在处理切换系统的电磁阀故障时,应选择适当的时机, 等该电磁阀处于失电时进行处理,若在一个切换间隙内处理不完,可将切换系统暂停,从容处理。
