迪普马电液换向阀DSPE5-C80/11N-II/D24K1
开/关阀（单向阀、电磁阀、换向阀、溢流阀、减压阀、流量控制阀、二通插装阀），高频响比例伺服阀 （比例方向阀、比例溢流阀、比例流量阀、
高频响应阀、方向伺服阀、比例插装阀、压力补偿器），电子元件（比例阀放大器、液压泵放大器、控制轴放大器、比例阀七芯插头、传感器插头
电磁阀插头），传感器和信号发生器（压力传感器、电子压力开关、压力继电器

迪普马电液换向阀DSPE5-C80/11N-II/D24K1

　　电磁阀并不是一个易坏件，通电不能动作，很有可能在控制、连接处出现了问题。

　　电磁阀气缸

　　首先介绍一下电磁阀气缸，电磁阀气缸是线圈控制通压缩空气和有压力气体进行工作的，当需要气缸动作的时候给电磁阀电信号，线圈得电以后产生磁力吸合阀芯，可以让原来不通的两个气管接通达到控制气缸动作的作用。

　　通常这种电磁阀气缸是通过PLC或者单片机进行控制的，电压会有24V和220V两种，其中气缸两端还会带有限位开关，可以对机械臂，小车工件精确定位，达到自动化控制要求。

　　检查电磁阀是否故障

　　电磁阀有电，但是我们不能确定电压是否足够，在确保有电的情况下，我们还需要使用万用表测量精确的电压，而且电压不能混用，24V线圈不能接220V的电压。

　　如果电压也正常，我们就要用手触摸电磁阀是否真的工作，电磁阀在工作的时候会有声音，而且有震动，在触摸电磁阀表面会感觉到电磁阀产生磁力，吸合阀芯的振动，如果感觉没有震动而且表面发烫就说明线圈出了问题

　　检查气源气缸

　　如果电磁阀也没有问题，那么下面就是要检查气源气缸是否被堵塞，一般我们是气缸使用的是压缩空气，查看压缩空气压力是否有问题，没有问题的情况下，在检查气缸内部是否被吹入杂物，挡住了气源。

　　还有就是检查气管所插入的方向，气缸一般是有两个方向就是伸缩，也会有两个气动接头，想要生的时候电磁阀打开，想要说的时候电磁阀关闭，如果把气源接头接错了位置，接了相反的位置，气缸也是无法动作的。

　　检查限位开关

　　除了气源接头位置以外，限位开关在编程的过程中也有可能出现错误，想要气缸伸出，然而在编程的时候却把缩回限位放到了伸出限位中去，这个时候电磁阀有电，但是迟迟不工作是因为限位开关出现了输入错误。

　　检查PLC编程中是否有错误，也可以检查现场布局中所使用的两个限位开关是否异常，一般限位开关为常闭状态，如果气缸到达位置限位开关会变为常开而且发亮，很明显的就能看出问题。

　　实在没有方法，我们就要把整套电磁阀机器刚从设备或者生产线中拆除，直接介入电源查看能否正常工作，如果这种情况下是可以工作的，那就要拍出编程连接是否出现了问题。

　　电磁阀和气缸都是自动化生产线中辅助元器件，我们一定要搞清楚它的控制原理及接线原理，只有学会了气缸，学会了电磁阀才能更好的进入自动化行业。

迪普马电液换向阀DSPE5-C80/11N-II/D24K1

　　比例阀DXJ3-DOL40/10N/E0K11

　　节流阀MERS-GD/50直接用MERS-D/50

　　电磁阀MDS3-SA1/10N-D24K1

　　液压节流阀MERS-SA/50

　　电磁阀DS3-S4/10N-D24K1/CM

　　电磁阀DS5-S2/12N-D24K1

　　电磁阀DS5-S12/12N-D24K1

　　溢流阀LP16DP6/20N

　　电磁阀LCM16D-QD4/21N

　　液压阀CE07HP4-S3/1/14升级DS07H-S3/20N-II替代

　　换向阀DT03-3C/11V-D24K1/A107用DT03-3C/11V-D24K1

　　电磁阀DS3-TB23/11V-D24K1/A107用DS3-TB23/11V-D24K1

　　减压阀MZD3/RB/51

　　单向阀MVR1-SP/51

　　平衡阀ZC2-P5/51

　　放大器EDM-M111/30E0-B

　　电磁阀MD1D-TA/59N-D/DMS用DS3-TA替换

　　比例阀DSE3G-Z16/11NE0K11/C

　　齿轮泵GP2-0234R01F/20N

　　防爆电磁阀DL5BKD2-S9/10N-R240K9T01/CM/TS

　　叶片泵DFP2-19-RC1/20

　　电液阀DSP7-RK/20N-II/D24K1

　　比例阀DSE3B-C26/10N-D24K1

　　比例阀DSE3B-A26/10N-D24K1

　　节流阀MVR-SP/51N

　　节流阀MERS-D/M/50用MERS-D/50

　　溢流阀RQM3-P6/A/M/60N-D24K1

　　放大板EDM-M212/30E1-B

　　节流阀MERS-D/M/50

　　溢流阀MCD6-SBT/51N

　　液压缸HC2F-63/28-0350-KO-S-22/20

　　电液比例阀DSPE7G-A150/31N-II/E1K11/B

　　电液比例阀DSPE7G-C150/31N-II/E1K11/B

　　比例阀DSE3-A26/11V-D24K1用DSE3-A26/11N-D24K1

　　电磁阀DSA5-S1/20N

　　高压滤芯FSITB114M90S100

　　液压阀DS07-S2/10N-1E

　　比例阀DSE3-A08/11N-D24K1

　　比例阀DSE3-A04/11N-D24K1

　　比例阀ZE5-P4/40

　　比例流量阀RPCED1-16/C/52-24

　　流量阀RPC1-22/T/M/43

　　电磁阀DL5B-TA/10N-24DK1

　　流量阀RPC3-CTS/44

　　电磁阀DL5B-S3/10N-24DK1

　　电磁阀DL5B-S1/10N-24DK1

　　电磁阀RM45-MP/30升级RM4-210-MP/40N

　　电液换向阀E5P4-S9/34DC24V

　　电磁溢流阀RQAM5-P3/1/A/1/51N-D24K1

　　齿轮泵GP1-0041R97F/20N

　　电磁阀DS5-TA02/12V-D24K1/W7

　　电磁阀DS5-TA02/12V-D24K1/W7

　　电磁阀PBM3-SB4/10N/K

　　双联泵GP3F-0394R97F/20N+GP1R-0061RF/20N

　　比例方向阀DSE3J-Z30/15/31N-E0K11/A

　　放大器EDM-M252/20E0

　　溢流阀RQ5-W6M/41RQ5-W6/M/41

　　柱塞泵VPPL-022PC5-R00S/20N

　　比例流量阀RPCE3-100-T3/52-24

　　电磁阀DS3-S4/11N-D48K1

　　电磁阀DS3-S4/11N-D48K1

　　溢流阀RQM5-P6/A/M/60N-D24K1

　　溢流阀RQM5-P5/B/M/60N-D24K1

　　液压阀DSE5-C30/10N-D24K1

　　电液换向阀DSP7H-S4/20N-EI/C/D24K1

　　流量控制阀RPC1-4/CT/41

　　放大板UEIK-11/51-24

　　电磁阀DS3-SA2/11N-D00

　　电磁阀DS3-RK/11N-D00

　　减压阀MZE4/58-24

　　单向阀MRQA/C主阀为MRQA5-1/C/42

　　压力控制阀RM2-W6/31N-K

　　压力控制阀RM3-W6/M1/30N

　　液压阀BSL6-PC45/30/12V-D00

　　电磁阀DS3-RSB1/10N-D24K1升级为DS3-RSB1/11N-D24K1

　　电磁阀DS3-SA12/10N-D24K1升级为DS3-SA12/11N-D24K1

　　卸荷阀RQA5-P3/1/I/42

　　单向阀VR7-P1/11

　　溢流阀RQM5-P5/C/60N-D24K1/CM

　　叶片泵RV1P-025PC-R55B/10N

　　线圈C22S3-D24K7/10

　　液压阀DT03-3C/D08/10/24V

　　液压阀MD1D23-TC/50用DS3-TA23/11N-D24K1

　　放大器EDM-M231/30E0-B

　　放大器EDM-M212/20E0升级EDM-M212/40E0-B

　　油缸HC2F-160/90-2350-KO-S-11/2/20-J

　　液压锁VP3-P2-MU/12/V

　　单向阀CD1-5/M1/10

　　单向阀CD1-W3/M1/10/V

　　溢流阀RQM5-P5/A/51

　　过滤器FPMTB012F10L/10NB（FPMEF10L/10N）

　　过滤器FPMTB012F10S/10NB（FPMEF10S/10N1213)

　　滤芯FPMEF10L/10N

　　滤芯FPMEF10S/10N1213

　　电磁阀DFP3-38-RC1/20

　　"比例溢流阀"PRE25G-140/11N-E0K11/B

　　溢流阀RQM5-P6/D/M/60N-D24K1

　　电磁阀DS3-SA1/11N-D24K1

　　电磁阀DS3-SB1/11N-D24K1

　　先导式溢流阀LP32DP6/20N

　　控制卡EWM-2SS-DAD升级EWM-2SS-DAD/20E

　　电液比例阀DSPE8-C300/11N-II/D24K1

　　电液比例阀DSPE7-C150/11N-II/D24K1

　　压力补偿器PCM3-P8/10N

　　电磁阀DS3-S10/11V-D24K7是DS3-S10/11V-SD24K7

　　减压阀Z4M4-IM1/50升级PZM5-P150/10N/K

　　单向阀RM44-MP/30升级RM4-140/MP/40N

　　柱塞泵VPPM-073PCR-R55S/10N000

　　比例阀PVE-016PC3-R90B/30N

　　双联齿轮泵GP3F-0876R95F/20NH+GP3R-0427RF/20NH

　　齿轮泵GP1-0061R95B/20N

　　叠加式溢流阀RM43/MP/20升级为RM4-070-MP/40N

　　叠加式溢流阀RQ4M5-D/51

　　电磁溢流阀RQAM7-P5/1/A/I/51N-A230K1

　　电磁溢流阀RQM7-P5/A/40-230V-50HZ升级为RQM7-P5/A/60N-A230K1

　　电磁溢流阀RQM3-P5/A/230VAC升级为RQM3-P5/A/60N-A230K1

　　电液换向阀E4P4-12TC/D-I/50N-A230K1

　　电液换向阀DSP10-S1/20N-IE/D/A230K1

　　电液换向阀DSP7-S1/10N/D/A230/K1升级为DSP7-S1/20N-IE/D/A230K1

　　电液换向阀DSP7-S1/20N-IE/D/A230K1

　　电磁换向阀DS3-S2/10N-A230K1升级为DS3-S2/11N-A230K1

　　电磁换向阀DS5-S1/230VAC升级为DS5-S1/12N-A230K1

　　电磁卸荷阀RQRM5-P5/1/A/I/51N-A230K1

　　液压单向节流阀ERS4M-SB/40

　　液压单向节流阀ERS4M-D/40

　　溢流阀RQ5-P5/40升级为RQ5-P5/41

　　液压单向阀VD7-W3/30

　　溢流阀CR3/22N

　　减压阀MZD3/M/50

　　齿轮泵GP2F-0178R97F/20NGP2F-0178R97F/20N+GP2R-0178RF/20N

　　齿轮泵GP2R-0178RF/20NGP2F-0178R97F/20N+GP2R-0178RF/20N

　　减速阀K4WA/C/10

　　三联泵GP1F-0061R97B/20N+GR1M-0061RB/20N+GP1R-0061RB/20N

　　齿轮泵VPPL-100PC6-R10S/20N

　　电磁阀RLM3A-A10/10N-R230K1

　　液压阀PRED3J-210/31N-E0K11B=PDE3J-210/31N-E0K11B

　　比例阀DSPE8-A300/11N-ZI/D24K1

　　电磁阀DS3-TA02/11N-D220K1

　　电磁阀DS3-23TB/11N-D220K1

　　电磁阀DS3-TB/11N-D220K1

　　油缸HC2B-63/45-500-K/20用HC2B-63/45-500-K0-0-11/20

　　比例阀RPCER1-4/C/54-24

　　电磁阀DSH3-TA02/11N

　　电磁阀DSH3-S3/20N

　　液压阀RS2-I/30

　　比例阀DSE3G-A16/08/31N-E1K11C

　　换向阀E07E-S123/1/51用DSPE7-C150/20N-II/D24K1替换

　　减压阀PZM5-P280/10N/K用老型号Z4M6-I/50

　　比例阀PRE3-350/20V-D24K1

　　比例阀PRE3-350/12V-D24K1/A107用PRE3-350/20V-D24K1替代

　　比例阀DSE5J-C50/20N-E1K11

　　比例减压阀DZCE5-140/11N-IE/D24K1

　　单向阀VP5-P3/P-MU/12

　　电液换向阀DSP7-S4/20N-EI/D24K1

　　滤芯FPHE-112-F25S/10N

　　叶片泵DFP1-08-RA1/20

　　插头ECD1/N/10

　　油缸密封HC2F-125/70-2115-KO-S-21/2/20

　　线圈C25.4-A230K1/11|AC230V

　　电磁阀DS5-TA/14N-D00用DS5-TA/14N-D24K1

　　电磁阀DS3-S2/11N-D24WK1/CH/W7/A215用DS3-S2/11N-D24WK1/CH/W7

　　电磁阀MD1D-TC002/G/50110VAC用DS3-TB02/11N-A110K1

　　减压阀Z5P5/22

　　比例方向阀DSE5-C60/10N-D24K1

　　液压阀KTM3-P/10NC

　　插装阀阀盖LP16D/20V

　　插装阀LC16-QS2/20V

　　电磁阀接头ECA/B/10CERT.

　　液压阀MZE4-1/58-24升级PZME3-170/10N-D24K1

　　柱塞泵VPPM-046PCX-R00S/10N000

　　比例阀DSE5G-A60/31N-E1K11B

　　电磁阀DS5-RK4/14N-D24K1

　　插头ECB1/N/10

　　流量阀RPC2-CTS/31

　　电磁阀DSH3L-S4/10N

　　齿轮泵IGP7-160-R15/11N

　　齿轮泵IGP66-064/064-R05/11N

　　齿轮泵GP2-0178L97F/20NH停产升级GPA2-L169-E20T2-FE2/2S/10N

　　电磁阀DT03-3C/10-24V-CC

　　齿轮泵IGP4-032/R05/11N

　　比例阀DXRE7J-120-A/31V-EE/E1K11A

　　电磁阀MDF3-C/10N-D24K1升级MDF3-F1B/10N-D24K1

　　比例阀DSE3J-Z30/20N-E1K11

　　放大器EDC-112/10E0

　　放大器EDC-112/10E2

　　减压阀Z4M4-I/50用PZM5-P150/10N

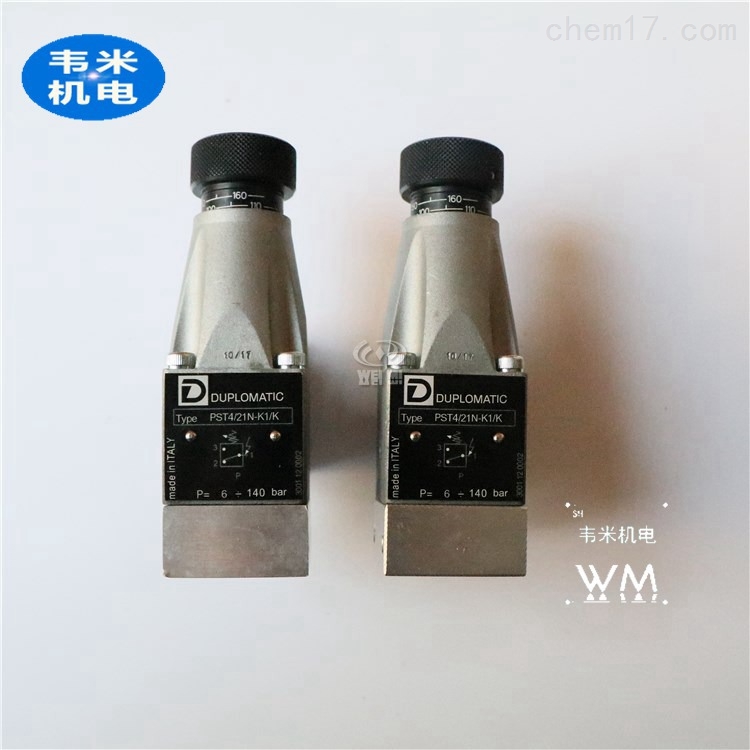

　　压力开关PSP4/21N-K1/K

　　压力传感器PTH-250/30V-EOK10

　　电液换向阀E5P4-S4/E/40N-D24K1

　　液压阀的连接方式

　　液压阀的连接方式有五种。

　　（1）螺纹连接

　　阀体油口上带螺纹的阀称为管式阀。将管式阀的油口用螺纹管接头和管道连接，并由此固定在管路上。这种连接方式适用于小流量的简单液压系统。其优点是：连接方式简单，布局方便，系统中各阀间油路一目了然。其缺点是：元件分散布置，所占空间较大，管路交错，接头繁多，不便于装卸维修。

　　（2）法兰连接

　　它是通过阀体上的螺钉孔（每油口多为4个螺钉孔）与管件端部的法兰，用螺钉连接在一起。这种阀称为法兰连接式阀。适用于通径32mm以上的大流量液压系统。其优缺点与螺纹连接相同。

　　（3）板式连接

　　阀的各油口均布置在同一安装平面上，并留有连接螺钉孔，这种阀称为板式阀，如电磁换向阀多为板式阀。将板式阀用螺钉固定在与阀有对应油口的平板式或阀块式连接体上。这种连接方式的优点是：更换元件方便，不影响管路，并且有可能将阀集中布置。与板式阀相连的连接体有连接板和集成块二种形式。

　　①连接板。将板式阀固定在连接板上面，阀间油路在板后用管接头和管子连接。这种连接板简单，检查油路较方便，但板上油管多，装配极为麻烦，占空间也大。

　　②集成块。集成块是一个正六面连接体。将板式阀用螺钉固定在集成块的三个侧面上，通常三个侧面各装一个阀，有时在阀与集成块间还可以用垫板安装一个简单的阀，如单向阀、节流阀等。剩余的一个侧面则安装油管，连接执行元件。集成块的上、下面是块与块的接合面，在各集成块的结合面上同一坐标位置的垂直方向钻有公共通油孔：压力油孔P、回油孔T、泄漏油孔L以及安装螺栓孔，有时还有测压油路孔。块与块之间及块与阀之间接合面上的各油口用O形密封圈密封。在集成块内打孔，沟通各阀组成回路。每个集成块与装在其周围的阀类元件构成一个集成块组。每个集成块组就是一个典型回路。根据各种液压系统的不同要求，选择若干不同的集成块组叠加在一起，即可构成整个集成块式液压装置。这种集成方式的优点是：结构紧凑，占地面积小，便于装卸和维修，可把液压系统的设计简化为集成块组的选择，因而得到广泛应用。但它也有设计工作量大，加工复杂，不能随意修改系统等缺点。

　　（4）叠加式连接

　　将各种液压阀的上下面都作成像板式阀底面那样的连接面，相同规格的各种液压阀的连接面中，油口位置、螺钉孔位置、连接尺寸都相同(按相同规格的换向阀的连接尺寸确定)，这种阀称为叠加阀。按系统的要求，将相同规格的各种功能的叠加阀按一定次序叠加起来，即可组成叠加阀式液压装置。叠加阀式液压装置的最下面一般为底块，底块上开有进油口P回油口T及通往执行元件的油口A、B和压力表油口。一个叠加阀组一般控制一个执行元件。若系统中有几个执行元件需要集中控制，可将几个垂直叠加阀组并排安排在多联底板上。用叠加阀组成的液压系统，元件间的连接不使用管子，也不使用其它形式的连接体，因而结构紧凑，体积小，系统的泄漏损失及压力损失较小，尤其是液压系统更改较方便、灵活。叠加阀为标准化元件，设计中仅需绘出叠加阀式液压系统原理图，即可进行组装，因而设计工作量小，应用广泛。

　　（5）插装式连接

　　将阀制成(取消了阀体的)圆筒形专用元件——插装阀。将插装阀直接插入布有孔道的阀块(集成块)的插座孔中，而构成液压系统。其结构十分紧凑。各种压力阀、流量阀、方向阀、比例阀等均可制成插装阀形式。
