您现在的位置:产品展示 >> 监测保护系统 >> 延伸电缆 >> 力士乐Rexroth工控电缆R911325488

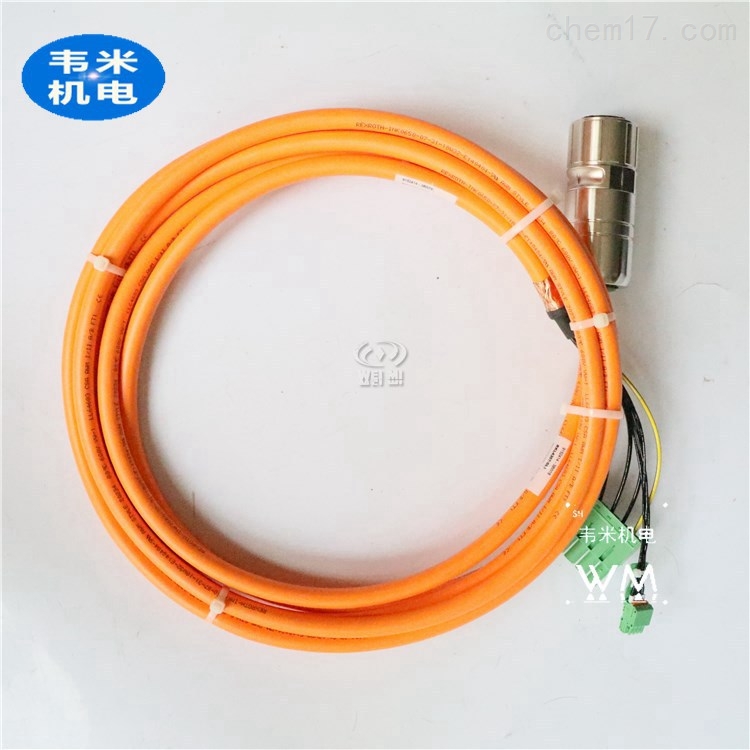

力士乐Rexroth工控电缆R911325488

  • 型   号:RKL0022/000,0 L=75M
  • 价   格:9380

力士乐Rexroth工控电缆R911325488 ,
公司主营品牌
液压元件:博世力士乐Rexroth,迪普马DUPLOMATIC,阿托斯ATOS,伊顿威格士液压,​派克parker
气动元件:派克parker汉尼汾,爱尔泰克AIRTEC,ASCO世格,安沃驰AVENTICS气动
工控电气:贝加莱B&R工业备件,美国本特利BENTLY,
以上品牌产品都有做,规格齐全报价快,有需要随时联系

分享到:


力士乐Rexroth工控电缆R911325488

 一、电线电缆选用的一般原则

  在选用电线电缆时,一般要注意电线电缆型号、规格(导体截面)的选择。

  ⒈电线电缆型号的选择

  选用电线电缆时,要考虑用途,敷设条件及安全性;例如:

  根据用途的不同,可选用电力电缆、架空绝缘电缆、控制电缆等;

  根据敷设条件的不同,可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等;

  根据安全性要求,可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

  ⒉电线电缆规格的选择

  确定电线电缆的使用规格(导体截面)时,一般应考虑发热,电压损失,经济电流密度,机械强度等选择条件。

  根据经验,低压动力线因其负荷电流较大,故一般先按发热条件选择截面,然后验算其电压损失和机械强度;低压照明线因其对电压水平要求较高,可先按允许电压损失条件选择截面,再验算发热条件和机械强度;对高压线路,则先按经济电流密度选择截面,然后验算其发热条件和允许电压损失;而高压架空线路,还应验算其机械强度。若用户没有经验,则应征询有关专业单位或人士的意见。

1、同一规格铝芯导线载流量约为铜芯的0.7倍,选用铝芯导线可比铜芯导线大一个规格,交联聚乙烯绝缘可选用小一档规格,耐火电线电缆则应选较大规格。

  2、本表计算容量是以三相380V、Cosφ=0.85为基准,若单相220V、Cosφ=0.85,容量则应×1/3。

  3、当环境温度较高或采用明敷方式等,其安全载流量都会下降,此时应选用较大规格;当用于頻繁起动电机时,应选用大2~3个规格。

  4、本表聚氯乙烯绝缘电线按单根架空敷设方式计算,若为穿管或多根敷设,则应选用大2~3个规格。

  5、以上数据仅供参考,最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

力士乐Rexroth工控电缆R911325488


R911343983RKB0001/002.0 (2m length)

R911343984RKB0001/005.0 (5m length)

R911310544RKL4305/000.0 (configurable length)

R911324290RKL0013/000.0 (configurable length)

R911341663RKL0013/005.0 (5m length)

R911324291RKL0014/000.0 (configurable length)

R911342674RKL0014/005.0 (5m length)

R911325407RKL0019/000.0 (configurable length)

R911331348RKL0019/005.0 (5m length)

R911331349RKL0019/010.0 (10m length)

R911332781RKL0050/000.0 (configurable length)

R911305799RKL4302/000.0 (configurable length)

R911310648RKL4302/005.0 (5m length)

R911310649RKL4302/010.0 (10m length)

R911305798RKL4303/000.0 (configurable length)

R911310652RKL4303/005.0 (5m length)

R911310653RKL4303/010.0 (10m length)

R911305803RKL4306/000.0 (configurable length)

R911305801RKL4308/000.0 (configurable length)

R911305180RKL4309/000.0 (configurable length)

R911312870RKL4309/005.0 (5m length)

R911310460RKL4321/000.0 (configurable length)

R911310116RKL4324/000.0 (configurable length)

R911337991RKL4324/005.0 (5m length)

R911311149RKL4329/000.0 (configurable length)


R911310542RKG4201/000.0 (configurable length)

R911324269RKG0033/000.0 (configurable length)

R911342494RKG0033/005.0 (5m length)

R911326091RKG0034/000.0 (configurable length)

R911299435RKG4200/000.0 (configurable length)

R911310645RKG4200/005.0 (5m length)

R911310646RKG4200/010.0 (10m length)


R911333824RKH0011/000.0 (configurable length)

R911333884RKH0311/000.0 (configurable length)

R911335793RHS0014/C03


R911334865 RKB0033/001.5 (1.5m length)

RKB0033/001.5 (1.5m length)

R911335718RKB0033/010.0 (10m length)

R911335348RBS0023/Q01


R911308248RKO0100/00.25 (0.25m length)

R911308242RKO0101/005.0 (5m length)

R911308243RKO0101/010.0 (10m length)


R911317800RKB0013/00.35 (0.35m length)

R911317801RKB0013/00.55 (0.55m length)

R911316888RKB0011/000.0 (configurable length)

R911321548RKB0011/005.0 (5m length)

R911317797RKB0013/00.25 (0.25m length)


R911296708IKB0041/002.0 (2m length)

电缆断芯如何检测

  一、感应法

  可用感应电笔和数字万用表;适应于无金属铠装和钢带屏蔽的电缆;要注意防止触电,测试处及用设备复绕时的端头接电处等。

具体做法:

  1、将电缆的导体芯悬空,并保证不会导致短路和触电事故发生;同时保证电缆尽量离接地体(如地面、设备等)远一些;

  2、在电缆中选择完好的绝缘芯,接通220VAC的相线(火线),不接地线;

  3、如果用感应电笔,则手指接触电笔上感应触点,并在能明确带电体绝缘层外测试电笔是否正常。如果用数字万用表,将万用表置于20或200mV档,则在红表笔上套上较薄的塑料绝缘套,用手握住黑表笔;在明确带电体绝缘层外测试,并读数;然后移离带电体较远位置,并读数;比较两读数的差值,通常在带电体上应有较高的读数,如0.4mV,而远离带电体则较低,如0.15mV;记住此特征,可以开始测试了。

  4、紧靠电缆沿电缆测试,当发现感应电笔指示灯变暗,或万用表读数明显下降时,变化处即为断点。

  5、测试完成,注意放电。

  二、电容法

  当电缆外有铜带或钢带等金属铠装层时,感应法不能进行检测,此时用电容法;适应于所有电缆;在用电容法时先明白电容测试的原理——测试电容时,测试回路中使用的是交流/脉冲信号,即测量交流分压或通过对电容体(两相互绝缘的金属极)进行充电和放电,测试电容体上的累积电量,转换为电容量的读数。

  电容法,可能因电缆绕成圈状、各绝缘芯绕在一起而形成的电感,非良导体(如钢带)的电阻、各导电体之间的杂散电容等而影响度;此中的电感很小,可以不计;电阻对测电容影响也不大,只是将导体与钢带连接和不连接电容变化差别不大,也可不计;但杂散电容则影响较大,做了一个试验:完好芯与钢带之间电容为117nF,将其他芯与钢带连接,测结果还是117nF,而两芯之间则有72nF。

为方便说明,假设电缆为2芯钢带铠装,其中1芯有1个断点的电缆;

  具体做法如下:

  1、将电缆两端头所有绝缘芯导体、铠装层等悬空;

  2、分别在两端测量完好绝缘芯和有断芯绝缘芯对钢带(或第三芯完好绝缘芯)的电容值,并记录数值;此时,对应的完好绝缘芯的两端测得的电容值应非常接近;同一断芯两端电容值相加应略大于处于同样位置完好绝缘芯电容值,则说明只有一个断点,或多个断点但距离非常近;如果同一断芯两端电容值相加小于处于同样位置完好绝缘芯电容值,则说明断点至少有两处;

  注:理论上,如果只有一个断点或多个断点但非常近,两端电容值之和应大于同样位置完好绝缘芯的电容值,多少则因电缆不同而异,见后面的理论分析。

  3、根据断芯绝缘芯与完好绝缘芯的电容值进行比较计算,分别得到两端的长度,此时长度与实际长度可能有差别,下一步进行再校正;但两芯不铠装电缆,就无法进行校正。

  4、如果计算长度之和大于实际长度,多出长度值为负,如果小于实际长度则为正;再值用断芯绝缘芯的电容值,将差值分配,分得的长段修正长段,短段修正短段,则得到断点的实际位置。

  三、电容法和感应法相结合

  这种方法是使用于缆芯的断芯,这就要求缆芯外没有包覆金属层且没有挤包护层。在查找的时候先用电容找出电缆断线的大致位置,然后用感应电压法在精确的查找断线点,这种方法是很简单快捷的,也是目前使用最多的一种方法。感应电压法是在电缆的断芯的一端接650V的交流电压,另一端及其它芯子接地,然后用可发以光信号的感应笔进行测试,测试时当感应笔从断芯处滑过时,信号会发生变化,这样可以精确地查找到电缆断线点的。

  四、恒流源和电桥法相结合

  这种方法是用于完成的电缆或已包覆金属层的缆芯。使用是查找的方法是先用恒流源将阻燃电缆的断芯处的绝缘烧糊、击穿,然后在用电桥法故障定位仪精确的定位故障点,也是经常使用的一种方法。
