您现在的位置:产品展示 >> 开/关阀 >> 液压阀 >> 力士乐Rexroth液压顺序阀 DZ20-2-5X/200XM

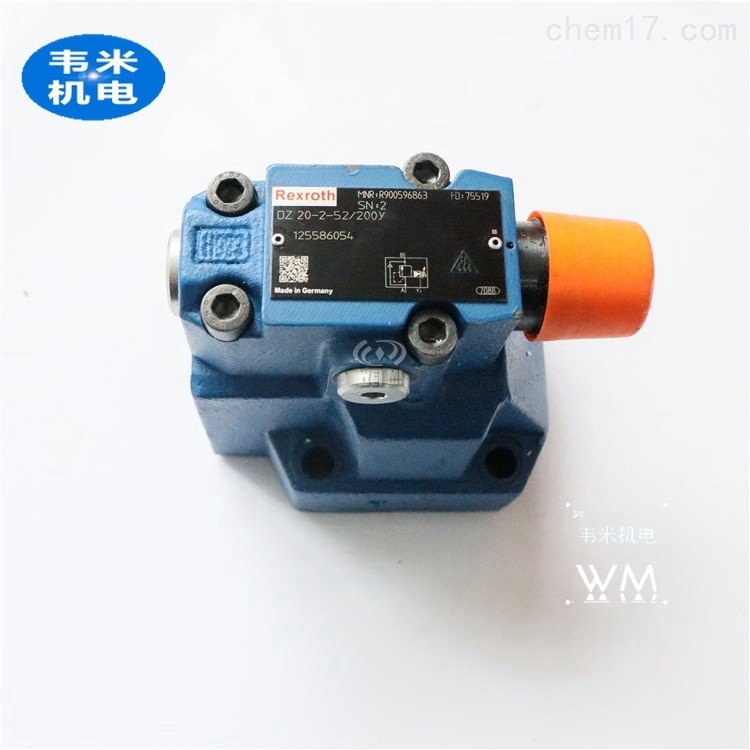

力士乐Rexroth液压顺序阀 DZ20-2-5X/200XM

  • 型   号:R900503161
  • 价   格:4600

力士乐Rexroth液压顺序阀 DZ20-2-5X/200XM
主营产品电磁换向阀、节流阀、单向阀、比例阀、伺服阀、安全溢流阀、流量控制阀、减压阀、调节阀、压力继电器、比例放大板、放大器,轴向柱塞泵、叶片泵、齿轮泵,伺服驱动器、伺服电机,气动元件、气动阀、气缸,触摸屏、工控机、CPU模块、总线控制器、监测模块、前置器、仪表框架、接口模块、延伸电缆、传感器探头、转速表、校验仪等 欢迎恰谈!

分享到:


力士乐Rexroth液压顺序阀 DZ20-2-5X/200XM

液压阀在工作时需要5个部分的元件相互配合工作,例如动力元件、执行元件、控制元件、无件和液压油动力元件,只有保障这5个元件顺利工作才能保障液压阀的顺利工作,那么液压阀工作原理是如何实现的呢?接下来将为大家带来液压阀工作原理的相关介绍。

    一个完整的液压系统由五个部分组成:动力元件,执行元件,控制元件,无件和液压油动力元件的作用是将原动机的机械能转换成液 体的压力能,指液压系统中的油泵,它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。执行元件(如液压 缸和液压马达)的作用是将液体的压力能转换为机械能,驱动负载作直线往复运动或回转运动。

    控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。根据控制功能的不同,液压阀可分为村力控制阀、流量控 制阀和方向控制阀。压力控制阀又分为益流阀(安全阀)、减压阀、顺序阀、压力继电器等;流量控制阀包括节流阀、调整阀、分流集流 阀等;方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。

    接下来以换向型方向控制工作原理为例,它是利用气体压力来使主阀芯运动而使气体改变流向的。按控制方式不同分为加压控制、卸压 控制和差压控制三种。加压控制是指所加的控制信号压力是逐渐上升的.当气压增加到阀芯的动作压力时,主阀便换向;卸压控制是指 所加的气控信号压力是减小的,当减小到某一压力值时,主阀换向;差压控制是使主阀芯在两端压力差的作用下换向。气控换向阀按主 阀结构不同,又可分为截止式和滑阀式两种主要形式。滑阀式气控换向阀的结构和工作原理与液动换向阀基本相同。在此主要介绍截止 式换向阀。截止式换向阀的工作原理二位三通单气控截止式换向阀的工作原理图。为及口没有控制信号时的状态。

力士乐Rexroth液压顺序阀 DZ20-2-5X/200XM

R978900810DZ20-1-5X/100/12

R978871841DZ20-1-5X/100XYM/12

R978877892DZ20-1-5X/200/12

R900550421DZ20-1-5X/200X/12

R978869707DZ20-1-5X/200XM/12

R978866009DZ20-1-5X/200XY/12

R978862791DZ20-1-5X/200XYM/12

R978865269DZ20-1-5X/200Y/12

R978872492DZ20-1-5X/200YM/12

R978875503DZ20-1-5X/315/12

R978876808DZ20-1-5X/315Y/12

R978899466DZ20-1-5X/50/12

R978865713DZ20-2-5X/100/12

R978865997DZ20-2-5X/100X/12

R978900200DZ20-2-5X/100XM/12

R978895475DZ20-2-5X/100XY/12

R900943087DZ20-2-5X/100Y/12

R900943089DZ20-2-5X/100YM/12

R978864353DZ20-2-5X/200/12

R900523081DZ20-2-5X/200X/12

R978868895DZ20-2-5X/200XM/12

R900505146DZ20-2-5X/200XY/12

R978871189DZ20-2-5X/200XYM/12

R900533723DZ20-2-5X/200Y/12

R900504962DZ20-2-5X/200YM/12

R978907763DZ20-2-5X/315M/12

R978907778DZ20-2-5X/315XM/12

R978894738DZ20-2-5X/315XY/12

R978875126DZ20-2-5X/315Y/12

R978875713DZ20-2-5X/315YM/12

R978891257DZ20-2-5X/50/12

R978898002DZ20-2-5X/50X/12

R900728785DZ20-2-5X/50XYM/12

R978876458DZ20-2-5X/50Y/12

R978900052DZ20-2-5X/50YM/12

R978864627DZ20-2-5X/200/12

R978892974DZ30-1-5X/200X/12

R978871688DZ30-1-5X/200Y/12

R978879471DZ30-1-5X/315Y/12

R978893559DZ30-1-5X/100/12

R978900199DZ30-2-5X/100X/12

R978901926DZ30-2-5X/100Y/12

R978863263DZ30-2-5X/200/12

R900904897DZ30-2-5X/200M/12

R978871604DZ30-2-5X/200X/12

R900941780DZ30-2-5X/200XM/12

R900546834DZ30-2-5X/200XY/12

R978869157DZ30-2-5X/200XYM/12

R900909411DZ30-2-5X/200Y/12

R900935583DZ30-2-5X/200YM/12

R900952908DZ30-2-5X/315/12

R978896310DZ30-2-5X/315X/12

R978871558DZ30-2-5X/315XY/12

R978870365DZ30-2-5X/315XYM/12

R978879209DZ30-2-5X/315Y/12

R978898144DZ30-2-5X/50/12

液压控制阀的基本工作原理

液压控制阀的基本结构主要包括阀芯、阀体和驱动阀芯在阀体内做相对运动的操纵装置。阀芯的主要形式有滑阀、锥阀和球阀;阀体上除有与阀芯配合的阀体孔或阀座孔外,还有外接油管的进、出油口和泄油口;驱动阀芯在阀体内做相对运动的装置可以是手调机构,也可以是控制阀口的通断及开口的大小,以实现压力、流量和方向控制。

液压阀工作时,所有阀的阀口大小、阀进、出油口间的压差以及通过阀的流量之间的关系都符合孔口流量公式(q=KA·Δpm),只是各种阀控制的参数各不相同而已

液压控制阀分类

工业中液压控制系统或液压传动系统中用来控制液体压力、流量和方向的元件之一就是液压控制阀,那它到底有哪几种,每种的应用如何呢?

一、按用途分

液压阀可分为方向控制阀(如单向阀和换向阀)、压力控制阀(如溢流阀、减压阀和顺序阀等)和流量控制阀(如节流阀和调速阀等)。这三类阀还可根据需要相互组合成为组合阀,如单向阀、单向节流阀、电磁溢流阀等,使得其结构紧凑,连接简单,并提高了效率。

二、按工作原理分

液压阀可分为开关阀(或通断阀)、伺服阀、比例阀和逻辑阀。开关阀调定后只能在调定状态下工作,本章将重点介绍这一使用较为普遍的阀类。伺服阀和比例阀能根据输入信号连续地或按比例的控制系统的数据。逻辑阀则按预先编制的逻辑程序控制执行元件的动作。

三、按安装连接形式分

1、螺丝式(管式)

安装连接阀的油口用螺丝管接头和管道及其他元件连接,并由此固定在管路上。这种方式适用于简单液压系统。

2、螺旋式

安装连接阀的各油口都布置在同一安装面上,用螺丝固定在和阀有对应油口的连接板上,然后用管接头和管道与其他元件连接;或者把这几个阀用螺丝固定在一个集成块的不同侧面上,在集成块上面打孔,沟通各阀组成回路。由于拆卸阀时无需拆卸与之相连的其他元件,所以这种安装连接方式应用较广。

3、叠加式

安装连接阀的上下面为连接结合面,各油口分别在这两个面上,且同规格阀的油口连接尺寸相同。每个阀除其自身的功能外,还有油路通道的作用,阀相互叠装便成了回路,无需管道连接,所以结构紧凑,阻力损失小。

4、法兰式

安装连接和螺丝式连接相似,只是法兰式代替螺丝管接头,用于通径32以上的大流量系统。它强度高,连接相当可靠。

液压控制阀的基本要求

1)动作灵敏,工作可靠,冲击和振动尽量小。

2)阀口全开时,油液通过阀口时的压力损失要小。

3)阀口关闭时密封性能好,不允许有外泄漏。

4)所控制的参数(压力或流量)稳定,受外干扰时变化量小。

5)结构要简单紧凑、安装调试维护方便、通用性好。
