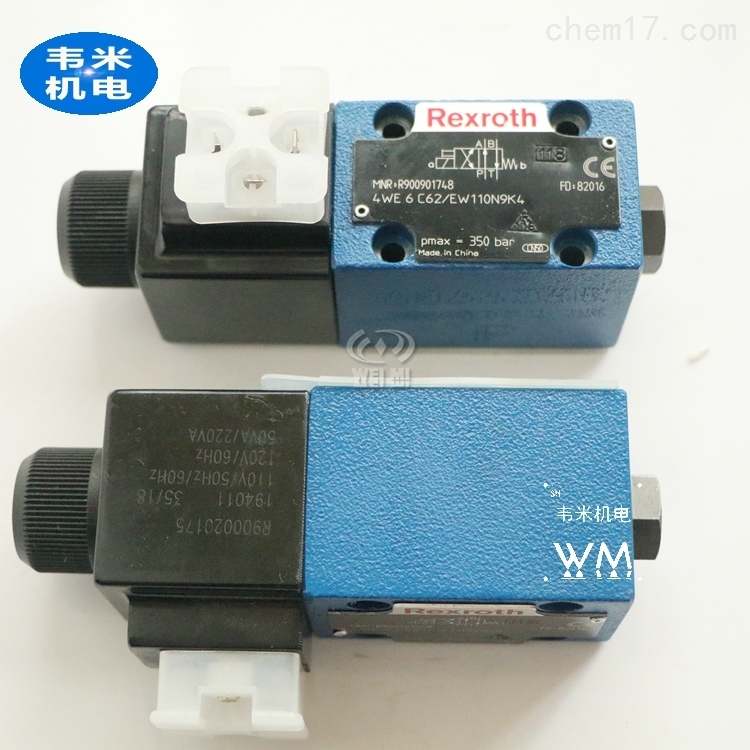

力士乐电磁方向阀

  • 型   号:4WE6C62/EW230N9K4
  • 价   格:620

力士乐电磁方向阀
主营产品电磁换向阀、节流阀、单向阀、比例阀、伺服阀、安全溢流阀、流量控制阀、减压阀、调节阀、压力继电器、比例放大板、放大器,轴向柱塞泵、叶片泵、齿轮泵,伺服驱动器、伺服电机,气动元件、气动阀、气缸,触摸屏、工控机、CPU模块、总线控制器、监测模块、前置器、仪表框架、接口模块、延伸电缆、传感器探头、转速表、校验仪等 欢迎恰谈!

分享到:

力士乐电磁方向阀

电磁阀是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体,当线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断,以达到改变流体方向的目的,电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成。

阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上,阀体被封闭在密封管中,构成一个简洁、紧凑的组合。

我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义,对于电磁阀来说就是带电和失电,对于所控制的阀门来说就是开和关,电磁阀的故障将直接影响到切换阀和调节阀的动作,常见的故障有电磁阀不动作。

电磁阀有什么故障处理及防范?

1、电磁阀接线头松动或线头脱落,电磁阀不得电,可紧固线头;

2、电磁阀线圈烧坏,可拆下电磁阀的接线,用万用表测量,如果开路,则电磁阀线圈烧坏。

原因有线圈受潮,引起绝缘不好而漏磁,造成线圈内电流过大而烧毁,因此要防止雨水进入电磁阀,此外弹簧过硬,反作用力过大,线圈匝数太少,吸力不够也可使得线圈烧毁,紧急处理时,可将线圈上的手动按钮由正常工作时的“0"位打到“1"位,使得阀打开;

3、电磁阀卡住:电磁阀的滑阀套与阀芯的配合间隙很小(小于0.008mm),一般都是单件装配,当有机械杂质带入或润滑油太少时,很容易卡住。处理方法可用钢丝从头部小孔捅入,使其弹回。

根本的解决方法是要将电磁阀拆下,取出阀芯及阀芯套,用CCI4清洗,使得阀芯在阀套内动作灵活,拆卸时应注意各部件的装配顺序及外部接线位置,以便重新装配及接线正确,还要检查油雾器喷油孔是否堵塞,润滑油是否足够;


4、漏气:漏气会造成空气压力不足,使得强制阀的启闭困难,原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气,在处理切换系统的电磁阀故障时,应选择适当的时机,等该电磁阀处于失电时进行处理,若在一个切换间隙内处理不完,可将切换系统暂停,从容处理。

力士乐电磁方向阀

博世力士乐电磁换向阀专业经销供应

6通径单头电磁换向阀4WE6D(机能C,Y,EA,EB,HB)6X/EG24N9K4

6通径单头电磁换向阀4WE6D(机能C,Y,EA,EB,HB )6X/EG24N9K4

6通径双头电磁换向阀4WE6E(机能J,M,L)6X/HG24N9K4

6通径双头电磁换向阀4WE6E(机能J,M,L)6X/EG24N9K4

10通径单头电磁换向阀4WE10D(机能EA,EB,Y)3X/CG24N9K4

10通径双头电磁换向阀4WE10E(机能J,L,U)3X/CG24N9K4


详解举例:4WE6C6X/EG24N9K4

4→4通(也有3通)4个方向油口

6→通经为6

C→机能符号(也有C、D、E、EA、EB等)

6X→60至69系列 安装和油口尺寸不变

斜杠(/)后面:无符号→弹簧复位

               O→无弹簧复位

               OF→无弹簧复位带定位作用

E→高功率电磁铁带可拆卸线圈的湿式电磁铁

G→直流电压(W代表交流如W230代表交流230V电压 50/60Hz,G205代表直流电压205V等其它电压和频率)

24→24V电压

N9→代表有隐式手动应急操作(标准)(只有N代表带有手动应急操作,无手动应急操作无代号)

K4→电气接线形式(单独接线,带有插头定位销DIN43 650-AM2,无导线插座)(DL指代集中接线在盖上有引线,有亮灯显示;DKL在盖上有集中插头,有亮灯显示(不带直角插座)

K4后面:无标识→无插入式节流口

        B08→节流口fl 0.8mm

        B10→节流口fl 1.0mm

        B12→节流口fl 1.2mm

B08后面:无标识→丁晴橡胶密封

         V→佛橡胶密封   (注意所用液压油与密封件的适应性)

V后面:无标识→不带定位销孔

       /60→带定位销孔


博世Bosch Rexroth力士乐以下优势订货以及对应型号,常规泵、阀大量现货供应

R901208839力士乐Rexroth电磁阀4WE 6 C6X/EG96N9K4/B10

R901091387力士乐Rexroth电磁阀4WE 6 C6X/EG24NXEZ2/B08

R900618358力士乐Rexroth电磁阀4WE 6 C6X/OFEG24N9K4/B12

R900578532力士乐Rexroth电磁阀4WE 6 C6X/EG24K4QMBG24

R900576515力士乐Rexroth电磁阀4WE 6 C6X/EG24N9K4 SO9

R900576127力士乐Rexroth电磁阀4WE 6 C6X/EW230N9DL

R900567535力士乐Rexroth电磁阀4WE 6 C6X/EG24N9K4/A12

R900564107力士乐Rexroth电磁阀4WE 6 C6X/OFEG24N9K4

R900561272力士乐Rexroth电磁阀4WE 6 C6X/EG24N9K4

R900558089力士乐Rexroth电磁阀4WE 6 C6X/EG24N9DL

R900552691力士乐Rexroth电磁阀4WE 6 C6X/EW110N9DL

R900552440力士乐Rexroth电磁阀4WE 6 C73-6X/EG24N9K4/A12

R901138323力士乐Rexroth电磁阀4WE 6 C6X/OFEG24NK4

R901132798力士乐Rexroth电磁阀4WE 6 C6X/EW230N9DL/B10

R901132422力士乐Rexroth电磁阀4WE 6 C6X/EG24C4

R901131357力士乐Rexroth电磁阀4WE 6 C6X/EG28N4K4

R901130779力士乐Rexroth电磁阀4WE 6 C6X/EG48XEZ2

R901130126力士乐Rexroth电磁阀4WE 6 C6X/EW230N9K4/B08

R901111901力士乐Rexroth电磁阀4WE 6 C6X/EG24N2K4

R901109906力士乐Rexroth电磁阀4WE 6 C6X/EG28N9K4

R901104914力士乐Rexroth电磁阀4WE 6 C5X/OBG12-19NXHCKL/V

R901102615力士乐Rexroth电磁阀4WE 6 C6X/OFEG24N9K33L=AN

R901098693力士乐Rexroth电磁阀4WE 6 C6X/OFEG24CK03/Z SO628

R901095056力士乐Rexroth电磁阀4WE 6 C6X/EG12NK4

R901094861力士乐Rexroth电磁阀4WE 6 C6X/OEG48N9K4

R901094250力士乐Rexroth电磁阀4WE 6 C6X/OEG24N9K4/B12

R901091387力士乐Rexroth电磁阀4WE 6 C6X/EG24NXEZ2/B08

R901090935力士乐Rexroth电磁阀4WE 6 C6X/OEG96N9K4

R901089277力士乐Rexroth电磁阀4WE 6 C7X/HG12N9K4

R901089245力士乐Rexroth电磁阀4WE 6 C7X/HG24N9K4

R901080912力士乐Rexroth电磁阀4WE 6 C6X/OEG24NXEZ2

R901080727力士乐Rexroth电磁阀4WE 6 C6X/OFEG24N9DKL

R901077571力士乐Rexroth电磁阀4WE 6 C6X/EG24N9K45L

R901077570力士乐Rexroth电磁阀4WE 6 C6X/OFEG24N9K45L

R901076527力士乐Rexroth电磁阀4WE 6 C6X/EG205N9K4/V

R901074082力士乐Rexroth电磁阀4WE 6 C6X/OFEG96N9K4

R901068593力士乐Rexroth电磁阀4WE 6 C6X/EG24N9K4/ZV

R901068492力士乐Rexroth电磁阀4WE 6 C5X/BG12-19NXHK20L/V

R901068072力士乐Rexroth电磁阀4WE 6 C6X/EG24N9K4QMBG24/V SO407

R901057716力士乐Rexroth电磁阀4WE 6 C6X/EW230RNXEZ2

R901055642力士乐Rexroth电磁阀4WE 6 C6X/EG24K4/60

R901039969力士乐Rexroth电磁阀4WE 6 C5X/OBG12-19NXHK20L/V

R901035957力士乐Rexroth电磁阀4WE 6 C6X/EG24NXEZ2

R901032266力士乐Rexroth电磁阀4WE 6 C6X/OFEG48N9K4

R901024106力士乐Rexroth电磁阀4WE 6 C6X/EG12N9K4/V

R901016226力士乐Rexroth电磁阀4WE 6 C5X/BG12-12NXHZ2/V

R901010115力士乐Rexroth电磁阀4WE 6 C6X/EG96N9K4/B10V

R900978874力士乐Rexroth电磁阀4WE 6 C6X/EG24N5K4

电磁阀类型是很多的,在液压控制系统中用的是液压电磁阀,在气压控制系统中用的是气压电磁阀。这些电磁阀的作用是控制液体或气体的流向、压力的高低或者流量的大小。电磁阀虽然很多,但是它们的结构都是相同的,都是由三大部分构成,第一部分是电磁阀的阀体,第二部分是电磁阀的阀芯,第三部分就是驱动阀芯动作的电磁铁或者弹簧。

对于气压阀也是对空气的压力、流量和流动方向进行控制的重要元件,因此我们可以把气压阀也分为三种类别的,第一种是控制方向的,我们叫方向控制阀,第二种是进行压力调节的,我们叫压力控制阀,第三种就是控制空气流量的,我们就叫流量控制阀。

电磁阀的判别方法

不管是液压阀还是气压阀,它们的结构都有相同之处的,因此在讲到电磁阀时就经常用到“几位几通"的说法,那么拿到一个电磁阀时,我们该如何判别电磁阀是几位几通的呢?下面我们通过一个示意图给朋友们简单地说一下。

下面是一个换向阀,我们假设阀的阀芯向右运动的时候,那么通过液压泵输出的压力就会从阀的P口经过A口进入液压缸的左腔,这时液压缸有腔室里的液体就会通过B口流回到油箱了,这样的话,就会使阀里的活塞向右边移动了。当然如果阀芯向左移动的时候,那么液体的流向就会反向流动了,这时活塞也就会向左移动了。

我们可以把这个换向阀画成图形符号,如上图左边所示的那样,因为这个换向阀的阀芯相对于阀体有三个工作位置,我们一般用粗实线方框符号来代阀的一个工作位置,因而就有三个方框,因此我们我们把它叫为三位阀。

又由于这个换向阀一共有P、A、B、T1、和T2共有五个油口,这样以来每个大方框中就表代表液体的通路与方框总共就有五个交点了,因此次这个换向阀又叫五通阀。这样以来我们就可以知道这个阀总体判定为三位五通阀了。

我们可以通过上图可以看到,在阀的中间位置各个油口是互相不导通的,我们一般就用“T"这样的符号来表示,当阀芯向左移动的时候,表示换向阀左位工作,这时候P、A、B和T2是相同的了,如果阀芯向右运动时,就代表换向阀右位工作,这时候P、A、B和T1就是相同的了。我们通过这样的一番解释,就可以判定出这个阀是三位五通换向阀了。

我们通过油路阀的剖析,那么对电磁阀的判断也是一样的,比如下图气路图中右边的一个电磁阀,我们按照油路阀的分析就可以得出,它有两个大方框,首先就可以确定它是一个两位电磁阀,再看看它有几个气路出口,通过观察发现每个方格内都有三个气路出口,因此我们就可以称为这种电磁阀叫两位三通电磁阀了。

这样以来通过对两种阀的分析,就可以得出一个结论来了,那就是首先要观察电磁阀符号图中有几个方框,有几个方框就代表是几位阀,然后再看每个框中有几个油路或者气路的出入口,有几个就是几通阀,这样以来我们就可以很轻松的判别出下面的电磁阀是一个两位五通电磁阀了,其示意图如下所示。

对于电磁阀实物的判别主要根据两点,一是先观察电磁阀有几个气路口,就可以判定是几通阀,二是根据电磁阀体上的铭牌所标识的图形符号就可以判断出它是几位阀,这样通过以上两步就不难分辨出电磁阀的位数和通路数了。
