您现在的位置:产品展示 >> 开/关阀 >> 换向阀 >> 电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3

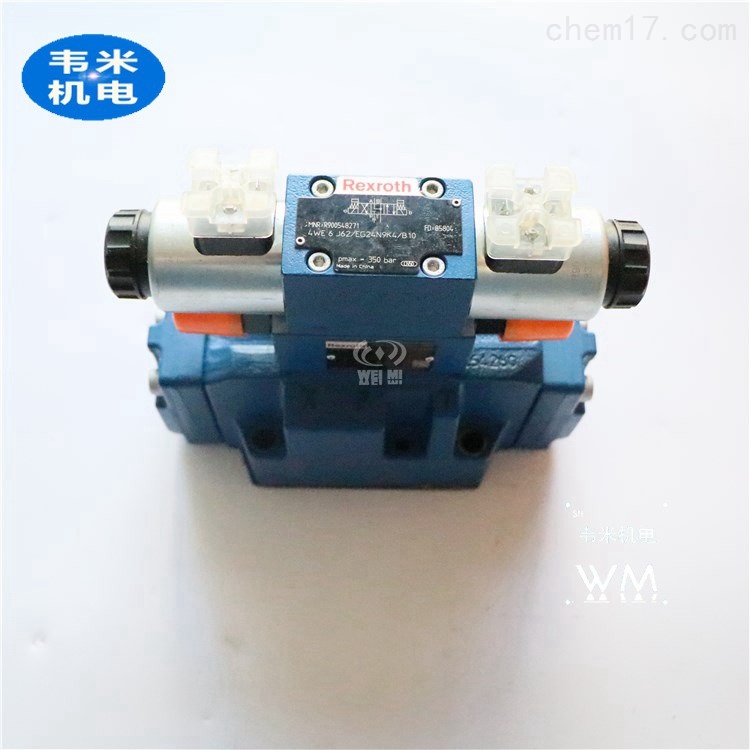

电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3

  • 型   号:R900762417
  • 价   格:10600

电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3
公司主营品牌
液压元件:博世力士乐Rexroth,迪普马DUPLOMATIC,阿托斯ATOS,伊顿威格士液压,​派克parker
气动元件:派克parker汉尼汾,爱尔泰克AIRTEC,ASCO世格,安沃驰AVENTICS气动
工控电气:贝加莱B&R工业备件,美国本特利BENTLY,

分享到:


电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3

电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3

现场快速判断电磁阀好坏方法
一、首先检查是不是电磁阀电磁线圈故障?
在DCS上给二位阀给开或者关的信号,然后看电磁阀是否得失电,一般在现场听声音即可。
若听不到,那线圈肯定是有问题,至于电磁阀本身是不是有问题?(下面解释)
如果电磁线圈问题,首先检查接线,看是不是有虚接,或者有短路现象,如果线路上没问题就是电磁阀线圈烧坏,可拆下电磁阀的接线,用万用表测量,如果开路,则电磁阀线圈烧坏。原因有线圈受潮,引起绝缘不好而漏磁,造成线圈内电流过大而烧毁,因此要防止雨水进入电磁阀。此外,弹簧过硬,反作用力过大,线圈匝数太少,吸力不够也可使得线圈烧毁。
二、若线圈是好的,那就是电磁阀本身的问题。
一般可以在手动调节处用一字起由1调到0位置,使阀打开,若是能打开就说明的确是线圈的问题,换个线圈就可以了,若打不开,就拆电磁阀,看是不是阀芯卡住,或者是有杂粒堵,清洗正确应该用CCL4,但是考虑到现场没有条件的话,可以用汽油,实在没有用水也可以,清洗后可以用现场仪表气进行吹干,拆时务必记好各部件的顺序,不注意的话,装的时候很容易出错,顺序记错就算你清洗好电磁阀,即使电磁阀已经通了也还是打不开的!

电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3

电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3

R901097343 4WEH16U7X/6SG24N9ETK4新型号为4WEH16U7X/6EG24N9ETK4

R901108753 4WEH16U72/6HG24N9ETK4/B10

R900762417 H-4WEH16U7X/6EG24NETSK4/B10D3

R900405083 4WEH16R6X/6AG24NETZ4

R900925977 4WEH16R-7X/6EG24N9ETK4

R901211829 4WEH16R7X/6HG24N9ETK4/B10

R901072797 4WEH16R7X/6EW230N9ETS2K4

R901045618 4WEH16H7X/6EG24N9ETK4/B10

R900924731 4WEH16H7X/6EG24N9K4/P4,5

R901186860 4WEH16HD7X/OF6EG24N9ES2K4/B10D3

R901230324 H-4WEH16HB7X/6EG24N9EK4/B10D3

R901208359 4WEH16HD7X/6EG24N9ETK4/10B10

R900926585 4WEH16HD7X/OF6EG24N9K4

R900945699 4WEH16HA7X/6EG24N9ETK4

R901117495 4WVEH16HD7X/6HG24N9ETK4/B10

R900930451 4WEH16HC7X/OF6EG24N9K4

R901352258 4WEH16HD7X/6EW230N9EK4/B10

R900760137 4WEH16HD7X/OF6EG24N9ETS2K4/B10P4,5

 电液换向阀使用注意事项

  1、电液换向阀应用规定的螺钉安装在连接底板上,不允许用管道支持阀门。

  2、连接底板与阀结合面的表面粗糙应保证在以上,平面度应小于0.1mm。

  3、电液换向阀的安装保持轴线呈水平方向,不允许倾斜和垂直方向安装。

  4、电液换向阀的控制形式分内部控制和外部控制。内部控制是通过进入主阀的压力油直接供给上部先导阀进行内部控制;外部控制是通过系统中专门设计的油源供给上部先导阀进行外部控制。

  5、电液换向阀控制油回油形式为外部回油,先导阀控制回油口单独引出,直接回油箱。

  6、若系统中电液阀使用较多,一般用外部控制,但若系统中电液阀使用较少,且为小型电液阀,系统较简单,大多采用内部控制。

  7、对于初始中位的滑阀机能,为使液压泵卸荷的电液换向阀(如M型、H型、K型等)当采用内部控制型式时,应在主阀的回油管路上安置开启压力在1Mpa以上的背压阀,以保证主阀芯的换向动作。

  8、本厂老型号产品出厂均按外部控制、外部回油安装,若要改为内部控制,只需将先导阀拆下,旋转180度,再装上即可。新型号产品均为内部控制,外部回油。

  9、产品应在规定的技术条件下工作,以确保产品的正常工作。

4WEH 16 C7X/6EG24N9K4 R900924024
4WEH 16 D7X/6EG24N9ETK4 R900922083
4WEH 16 D7X/6EG24N9K4 R900923989
4WEH 16 E7X/6EG24N9ETK4 R900922084
4WEH 16 E7X/6EG24N9K4 R900923811
4WEH 16 G7X/6EG24N9ETK4 R900926886
4WEH 16 G7X/6EG24N9K4 R900926378
4WEH 16 H7X/6EG24N9ETK4 R900926207
4WEH 16 H7X/6EG24N9K4 R900933198
4WEH 16 J7X/6EG24N9ETK4 R900922085
4WEH 16 J7X/6EG24N9K4 R900925580
4WEH 16 M7X/6EG24N9ETK4 R900926887
4WEH 16 M7X/6EG24N9K4 R900929281
4WEH 16 R7X/6EG24N9ETK4 R900925977
4WEH 16 R7X/6EG24N9K4 R900929283
4WEH 16 T7X/6EG24N9ETK4 R900926888
4WEH 16 T7X/6EG24N9K4 R900942302
4WEH 16 V7X/6EG24N9K4 R900712908
4WEH 16 W7X/6EG24N9ETK4 R900925961
4WEH 16 W7X/6EG24N9K4 R900927092
4WEH 16 K7X/6EG24N9K4 R900963501
4WEH 16 Z7X/6EG24N9K4 R900939796
电液换向阀是电磁换向阀和液控换向阀的组合,它是用电磁换向阀控制液控换向阀的动作,变换流体流动方向的控制阀。电液换向主要用在流量超过电磁换向阀正常工作允许范围的液压系统中,对执行元件的动作进行控制,或对油液的流动方向进行控制。
电液换向阀的特性
  1、结构简单、体积小、质量轻,加工方便。
  2、密封性能良好,内泄量少。
  3、换向响应速度快,反应灵敏。
  4、换向可靠性高。
电液换向阀使用注意事项
  1、电液换向阀应用规定的螺钉安装在连接底板上,不允许用管道支持阀门。
  2、连接底板与阀结合面的表面粗糙应保证在以上,平面度应小于0.1mm。
  3、电液换向阀的安装保持轴线呈水平方向,不允许倾斜和垂直方向安装。
  4、电液换向阀的控制形式分内部控制和外部控制。内部控制是通过进入主阀的压力油直接供给上部先导阀进行内部控制;外部控制是通过系统中专门设计的油源供给上部先导阀进行外部控制。
  5、电液换向阀控制油回油形式为外部回油,先导阀控制回油口单独引出,直接回油箱。
  6、若系统中电液阀使用较多,一般用外部控制,但若系统中电液阀使用较少,且为小型电液阀,系统较简单,大多采用内部控制。
  7、对于初始中位的滑阀机能,为使液压泵卸荷的电液换向阀(如M型、H型、K型等)当采用内部控制型式时,应在主阀的回油管路上安置开启压力在1Mpa以上的背压阀,以保证主阀芯的换向动作。
  8、本厂老型号产品出厂均按外部控制、外部回油安装,若要改为内部控制,只需将先导阀拆下,旋转180度,再装上即可。新型号产品均为内部控制,外部回油。
  9、产品应在规定的技术条件下工作,以确保产品的正常工作。

电液换向阀H-4WEH16U7X/6EG24NETSK4/B10D3
