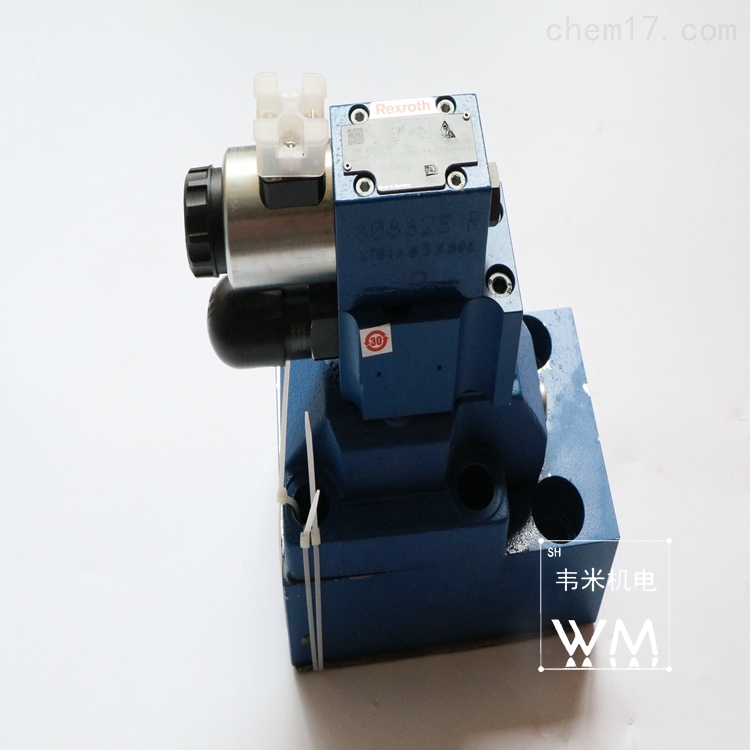

力士乐管式溢流阀DBEP6C08-1X/45AG24NK4M
- 型 号:R900950343
- 价 格:¥7700
力士乐管式溢流阀DBEP6C08-1X/45AG24NK4M代理经销博世BOSCH力士乐rexroth电磁阀、电液换向阀、比例方向阀、电磁流量阀、安全溢流阀、单向节流阀、管式单向阀、比例伺服阀、压力继电器、电子放大器、比例放大板;力士乐博世齿轮泵、轴向柱塞泵、叶片油泵等全系列工业液压阀泵 常年备用现货
力士乐管式溢流阀DBEP6C08-1X/45AG24NK4M
溢流阀是一种液压压力控制阀,在液压设备中主要起定压溢流作用,稳压,系统卸荷和安全保护作用。
溢流阀的作用
定压溢流作用在定量泵节流调节系统中,定量泵提供的是恒定流量。当系统压力增大时,会使流量需求减小。此时溢流阀开启,使多余流量溢回油箱,保证溢流阀进口压力,即泵出口压力恒定(阀口常随压力波动开启)。
稳压作用溢流阀串联在回油路上,溢流阀产生背压,运动部件平稳性增加。
系统卸荷作用在溢流阀的遥控口串接溢小流量的电磁阀,当电磁铁通电时,溢流阀的遥控口通油箱,此时液压泵卸荷。溢流阀此时作为卸荷阀使用。
安全保护作用系统正常工作时,阀门关闭。只有负载超过规定的极限(系统压力超过调定压力)时开启溢流,进行过载保护,使系统压力不再增加(通常使溢流阀的调定压力比系统最高工作压力高10%~20%)。
实际应用中一般有作卸荷阀用,作远程调压阀,作高低压多级控制阀,作顺序阀,用于产生背压(串在回油路上)。
溢流阀一般有两种结构1、直动型溢流阀 。2、先导式溢流阀。
对溢流阀的主要要求调压范围大,调压偏差小,压力振摆小,动作灵敏,过载能力大,噪声小。
力士乐管式溢流阀DBEP6C08-1X/45AG24NK4M
R900963650 DBEP6A08-1X/45AG24NK4M |
R900962999 DBEP6C06-1X/45AG24NK4M-382 |
R900962179 DBEP6C06-1X/16AG24NK4M |
R900961573 DBEP6A01-1X/45AG24NK4M |
R900961015 DBEP6C06-1X/25AG12NK4M |
R900960972 DBEP6A04-1X/45AG24K4M |
R900960885 DBEP6A06-1X/45AG24NK4M-382 |
R900959314 DBEP6B06-1X/45AG24NK4V-382 |
R900957449 DBEP6A06-1X/16AG24NK4M |
R900955271 DBEP6C06-1X/45AG24NK4V-382 |
R900955149 DBEP6A06-1X/25AG24N9K4M |
R900955082 DBEP6C06-1X/45AG24K4M |
R900955081 DBEP6C06-1X/25AG24K4M |
R900955080 DBEP6B06-1X/45AG24K4M |
R900955079 DBEP6A06-1X/45AG24K4M |
R900951719 DBEP6B06-1X/45AG24NK4V |
R900950343 DBEP6C08-1X/45AG24NK4M |
R900948317 DBEP6C06-1X/45AG24K4M-382 |
R900937028 DBEP6B04-1X/45AG24NK4M |
R900927858 DBEP6A06-1X/45AG24N9K4M |
溢流阀是防止系统超载,保证安全,流阀一般只作为低压用及安全阀用;减压阀是在保证系统不过载的前提下,降低系统压力,减压阀一般在出口压力设定值。 溢流阀
一、溢流阀与减压阀的区别
(一)可以说溢流阀是被动工作,而减压阀是主动工作:
1、减压阀保持出口处压力不变,而溢流阀保持进口处压力不变; 2、在不工作时,减压阀进出口互通,而溢流阀进出口不通;
3、非工作状态时,减压阀的阀口是敞开的,而溢流阀是常闭的溢流阀是压力控制阀,主要是控制系统压力,还起卸荷的作用。
(二)减压阀是一种使阀出口压力低于进口压力的压力调节阀:
1、减压阀主要是用来降低液压系统某一分支油路的压力,使分支压力比主油路压力低且稳定,在调定压力的范围内,减压阀也像溢流阀那样是关闭的。但是随着系统压力的升高当达到减压阀调定的压力时,减压阀打开,部分油液会经过他返回油箱(此时有一定压力的油回油箱,油箱的油温会上升),这一支路的油压是不会上升了。它起到对本支路的减压与稳压作用!溢流阀则不同,它装在泵的出口处会保证系统的整体压力稳定且不会超压。所以他有安全、调压、稳压等作用!
2、溢流阀一般并联在系统的支路中起调压、稳压与减压作用,而减压阀一般串联在某一支路上起减压与保压本支路的作用!
(三)溢流阀是常闭的,只是当系统超压才动作;减压阀是常通的,通过狭窄通道减压。 溢流阀的作用是:稳压、溢流、过载保护。减压阀是减小压力,液压系统某一部分压里减小。用途不一样。所以不能代替。
(四)溢流阀控制进油口压力,减压阀控制出油口压力。
二、溢流阀与减压阀的应用
(一)溢流阀分为直动式和先导式:直动式油压是靠弹簧直接平衡(不利用先导阀回油的油压力),一般只作为低压用及安全阀用。
应用:
1.作安全阀防止过载,此阀是常闭的,当阀前的压力不超过某一预调的极*,此阀关闭不溢油,通常多用于带变量泵 系统,其所控制的过载压力,一般比系统的工作压力高8-10%。
2.作溢流阀,使液压系统保持恒定,在定量泵系统中,与节流元件及负载并联,此时阀是常开的,,常溢流。溢流部分 损耗功率,故一般只应用于小功率定量泵的系流中。溢流的调整压力压力应等于系统的工作压力(进油节流调速回路)。
3.远程调压,将远程调压阀的进油口和溢流阀的遥控口(卸荷口)连接在主溢流阀的设定压力范围内,实现远程调压, (远程调压阀的调压力应低于主溢流阀的调整压力)。
4.作卸荷阀用,用换向阀将溢流阀的遥控口和油箱连接。
5.高低压多级控制,用换向阀将溢流阀的遥控口和几个远程调压连时,即可实现高低压的多级控制。
6.作顺序阀用,将溢流阀顶盖加工一个泄油口,而堵死主阀与顶盖的轴向孔,并将主阀溢流口作为二次压力出油口,即为顺序阀用。
7.单向溢流阀一般常用于蓄能器系统中,泵大正常工作时,向蓄能器供油,当蓄能器中油压达到需要压力时,通过系统压力 操纵溢流阀,使泵卸荷,系统就由蓄能器供油而照常工作,当蓄能器油压下降时,溢流阀关闭,油泵继续向蓄能器供油,从而保证系统的正常工作。
(二)减压阀有直动式和先导式两种,一般所称的减压阀即指先导式,出口压力为定值的减压阀。
应用:
1.减压阀是一种使阀门出口压力(二次油路压力)低于进口压力(一次油路压力)的调节阀,一般减压阀为定压式,减压阀的阀孔缝隙随进口压力变化而自行调节。因此能自动保证阀的出口压力为恒定。
2.减压阀在节流调速系统中及操作滑阀的油路中广泛应用,减压阀常和节流阀串在一起,用以保证节流阀前后压力差为恒 定流过节流阀的油量不随负载而变化。
3.应用时,减压阀的泄油口必须直接接回油箱,并保证泄油路畅通,如果泄油孔有背压时,会影响减压阀及单向减压阀的正常工作。
4.导阀上的遥控口,需要时可以接上远程调压阀,实现远程调压。
