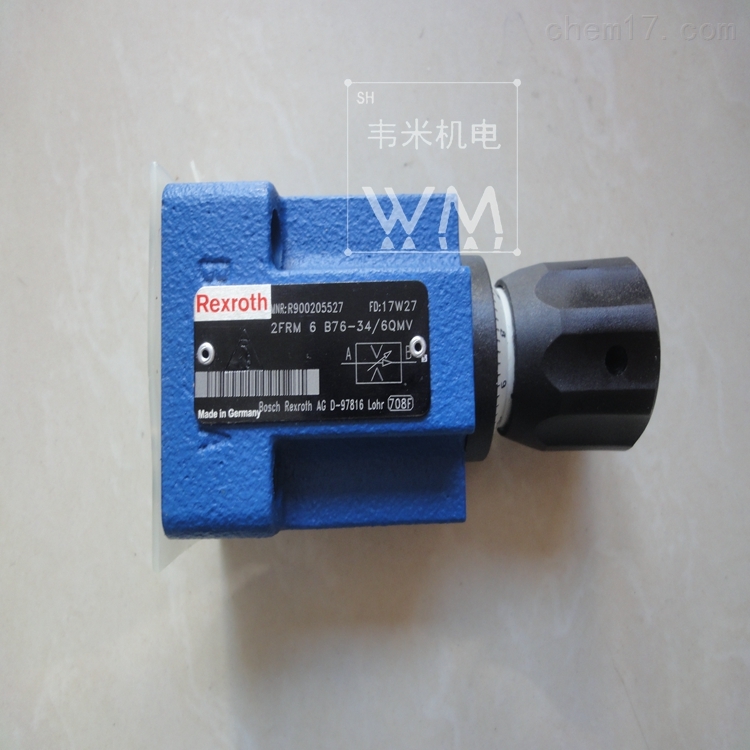

REXROTH换向流量阀2FRM6B76-3X/32QMV

  • 型   号:R900205525
  • 价   格:2680

REXROTH换向流量阀2FRM6B76-3X/32QMV
电磁阀(Electromagnetic valve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压,气动。用在工业控制系统中调整介质的方向,流量,速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。

分享到:

REXROTH换向流量阀2FRM6B76-3X/32QMV

特点

符合 DIN 24340 形式 A 的油口位置

有关底板的信息,请参阅样本 RC 45052(单独订购)

外部切断压力补偿器,可选

用作面板安装的螺纹连接,连接螺纹 G3/8

单向阀,可选

2 个调整类型,可选

REXROTH换向流量阀2FRM6B76-3X/32QMV

一般

流量控制阀类型 2 FRM 是二通流量控制阀。

它们用于保持流量稳定,而不受压力和温度的影响。

此阀门的基本构成为壳体(1),旋钮(2),节流孔衬套(3), 压力补偿器(4)和可选单向阀。

流量控制阀类型 2FRM 6 B…MV不带外部切断,不带单向阀)

从通道 A 到通道 B 的流量在节流点(5)处节流。节流面积通

过转动旋钮(2)来设置。

为使通道 B 的流量保持稳定而不受压力的影响,在节流点(5) 的下游安装了一个压力补偿器(4)。

没有流量流经阀门时,压缩弹簧(6)会向下按压力补偿器(4) 至其停止点,使压力补偿器(4)保持在打开位置。当有液体流经阀门时,油口 A 所承受的压力通过节流孔(7)作用于压力补偿器(4)。

压力补偿器(4)移动到控制位置,直到各个力达到平衡。当

通道 A 的压力上升时,压力补偿器(4)会朝切断方向移动,

直到各个力再次达到平衡。正是压力补偿器(4)的这种持续

的补偿动作才使系统获得了稳定的流量。

为了同时控制两个方向通过阀门的流量,可在此流量控制阀的

下面安装一个整流器叠加阀板类型 Z4S 6。

一般

流量控制阀类型 2 FRM 是二通流量控制阀。

它们用于保持流量稳定,而不受压力和温度的影响。

此阀门的基本构成为壳体(1),旋钮(2),节流孔衬套(3), 压力补偿器(4)和可选单向阀(8)。

流量控制阀类型 2FRM 6 SB…RV

不带外部切断,带单向阀,带用于面板安装的螺纹连接)

从通道 A 到通道 B 的流量在节流点(5)处节流。节流面积通过转动旋钮(2)来设置。

为使通道 B 的流量保持稳定而不受压力的影响,在节流点(5) 的下游安装了一个压力补偿器(4)。

没有流量流经阀门时,压缩弹簧(6)会向下按压力补偿器(4) 至其停止点,使压力补偿器(4)保持在打开位置。当有液体流经阀门时,油口 A 所承受的压力通过节流孔(7)作用于压力补

偿器(4)。

压力补偿器(4)移动到控制位置,直到各个力达到平衡。当

通道 A 的压力上升时,压力补偿器(4)会朝切断方向移动,

直到各个力再次达到平衡。正是压力补偿器(4)的这种持续

的补偿动作才使系统获得了稳定的流量。

通过单向阀(8)实现从通道 B 到通道 A 的自由回流。
