您现在的位置:产品展示 >> 上海韦米库存现货优势产品 >> 单向阀2 >> 迪普马DUPLOMATIC单向阀库存当天发

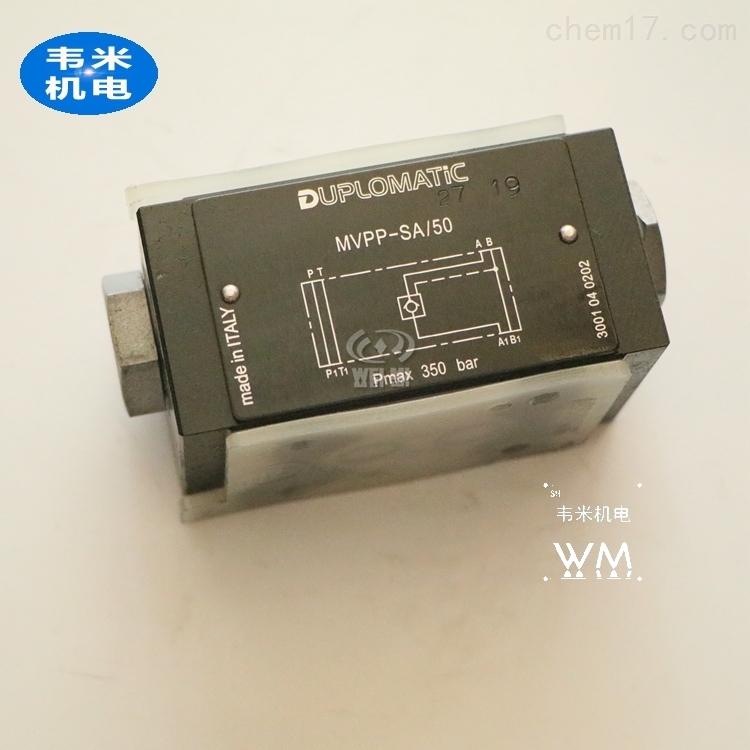

迪普马DUPLOMATIC单向阀库存当天发

  • 型   号:MVPP-SA/50
  • 价   格:680

迪普马DUPLOMATIC单向阀库存当天发
公司主营品牌
液压元件:博世力士乐Rexroth,迪普马DUPLOMATIC,阿托斯ATOS,伊顿威格士液压,​派克parker
气动元件:派克parker汉尼汾,爱尔泰克AIRTEC,ASCO世格,安沃驰AVENTICS气动
工控电气:贝加莱B&R工业备件,美国本特利BENTLY,
以上品牌产品都有做,规格齐全报价快,有需要随时联系

分享到:

迪普马DUPLOMATIC单向阀库存当天发

普通单向阀

●功用

-只允许液流一个方向流动,

A通B

-反向被截止,B不通A

●结构与工作原理

锥阀心,弹簧

●正向开启压力

-只需(0.03~0.05) MPa,

反向截止时密封性能好压力损失

-开启后,进出口压力差为(0.2-0.3)MPa普通单向阀的应用

●常被安装在泵的出口,为防止压力冲击影响泵的正常工作,并防止泵不工作时系统油液倒流

●被用来隔开高低压腔

●与其他的阀组成单向节流阀、单向减压阀、单向顺序阀

●安装在回油路上作背压阀,此时阀的开启压力为( 0.3~0.5) Mpa

单向阀又称止回阀或逆止阀,用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。

单向阀工作原理

单向阀依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流,泵及驱动电动机反转,以及容器介质的泄放。单向阀可用于给其他压力升至超过系统压的辅助系统提供补给的管路上

单向阀的作用是只允许介质向一个方向流动,而且阻止反方向流动。通常这种阀门都是自动工作,在同一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,流体压力和阀瓣的作用于阀座,从而切断流动。


迪普马DUPLOMATIC单向阀库存当天发

VD3-W1/30

VD4-W1/30

KT08-2NC/10N-D12K1

KT08-2NC/10N-D24K1

VD3-W0/300

VR2-I1/32

VD5-W1/30

MRQ4-SP/M1/51

MRQ6-SP/51

MRQ6-SP/M1/51

VR4M4-SP/50

MCD5-SBT/51

CHM5-D/10N(VPP4M-D/30)

MVPP-D/50

MCD5-SP/51

RLM3A-A10/10N-R230K1

QTM5-D/10N

CR5/22N

CRQ6/12

RM3-W3/30/V

RM45-MP/30

RS4/30/V

RSN4/30

RS4-1/30

RS6/30

MVPP-SA/50

MVPP-SB/50

MVR-RS/P/50

MVR-SA/51

MVR-SB/51

MVR-SP/51

MVR-SPT/51

MVR-ST/51

液压单向阀工作原理 当控制油口不通压力油时,油液只能从PA→PB;当控制油口通压力油时,正、反向的油液均可自由通过。当油液反向流动时,阀芯的受力平衡表达式为:pKAK-pAAK-FKM=pBA-pAA=FsFsW

  液压单向阀工作原理

    当控制油口不通压力油时,油液只能从PA→PB;当控制油口通压力油时,正、反向的油液均可自由通过。当油液反向流动时,阀芯的受力平衡表达式为:pKAK-pAAK-FKM=pBA-pAA=FsFsW

    (1)式中pK———控制油压力,单位为N;pA———反向出油腔油液压力,单位为N;pB———反向进油腔油液压力,单位为N;FKM———控制活塞摩擦阻力,单位为N;FM———锥阀芯总摩擦阻力,单位为N;Fs———弹簧作用力,单位为N;W———阀芯重量,单位为N;AK———控制活塞面积,单位为m2; A———阀座口面积,单位为m2。

    当略去控制活塞和锥阀芯的摩擦阻力时,则控制油压力为:pK=[(pB-pA)AFsW]/AKpA

    (2)该值是保证油液反向流动的控制油压力。若阀口关闭,油液反向流动停止,则出油

腔压力pA=0。根据控制活塞上腔的泄油方式不同分为内泄式和外泄式。

    内泄式也就是简式液压单向阀,外泄式液压单向阀,这种外泄式液压单向阀反向出油腔压力pA只作用在控制活塞的上端,作用面积要小得多,同时,反向出油腔压力油和控制压力油泄漏到控制活塞上下段之间的容腔内,可通过外泄口直接引到阀体外,以避免由于泄漏油的聚积影响控制活塞的向上运动,故称为外泄式液压单向阀。

    复式结构液压单向阀,单向阀芯内装有卸载小阀芯。控制活塞上行时先顶开小阀芯使主油路卸压,再顶开单向阀阀芯,其控制压力仅为工作压力的4.5%,没有卸载小阀芯的液压单向阀的控制压力为工作压力的40%~50%。

    液压单向阀用途

    1、保持压力:滑阀式换向阀都有间隙泄漏现象,只能短时间保压,当有保压要求时,可在油路上加一个液压单向阀,利用锥阀关闭的严密性,使油路长时间保压。

    2、液压缸的“支承":在立式液压缸中,由于滑阀和管的泄漏,在活塞和活塞杆的重力下,可能引起活塞和活塞杆下滑。将液压单向阀接于液压缸下腔的油路,则可防止液压缸活塞和滑块等活动部分下滑。

    3、实现液压缸锁紧:当换向阀处于中位时,两个液压单向阀关闭,可严密封闭液压缸两腔的油液,这时活塞就不能因外力作用而产生移动。

    4、大流量排油:液压缸两腔的有效工作面积相差很大。在活塞退回时,液压缸右腔排油量骤然增大,此时若采用小流量的滑阀,会产生节流作用,限制活塞的后退速度;若加设液压单向阀,在液压缸活塞后退时,控制压力油将液压单向阀打开,便可以顺利地将右腔油液排出。

    5、作充油阀:立式液压缸的活塞在高速下降过程中,因高压油和自重的作用,致使下降迅速,产生吸空和负压,必须增设补油装置,液压单向阀作为充油阀使用,以完成补油功能。组合成换向阀:在设计液压回路时,有时可将液压单向阀组合成换向阀使用,例如:用两个液压单向阀和一个单向阀并联(单向阀居中),则相当于一个三位三通换向阀的换向回路。


    需要指出,控制压力油油口不工作时,应使其通回油箱,否则控制活塞难以复位,单向阀反向不能截止液流。
