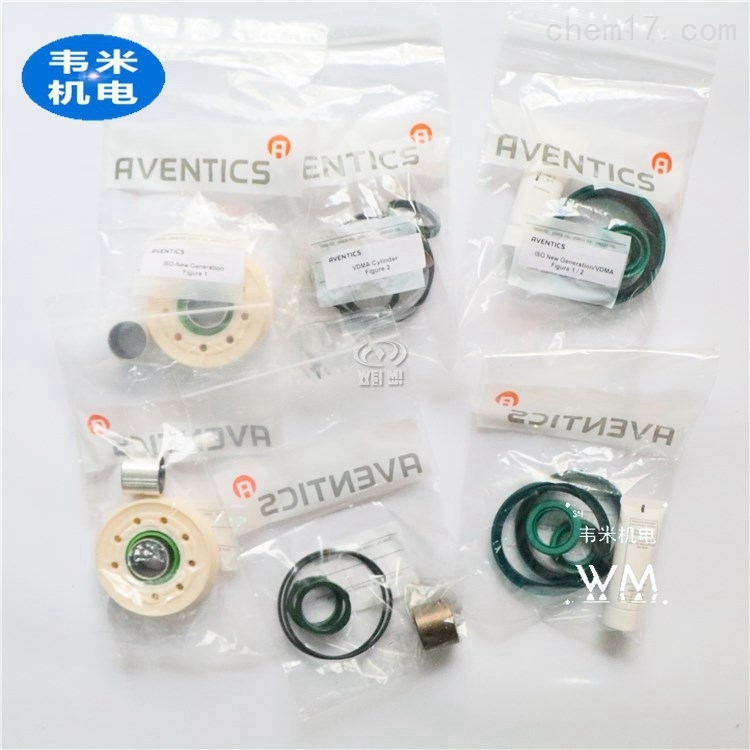

安沃驰AVENTICS密封件维修包

安沃驰AVENTICS密封件维修包

气动装置结构简单、轻便、安装维护简单。介质为空气，较之液压介质来说不易燃烧，故使用安全。

1、气动装置结构简单、轻便、安装维护简单。介质为空气，较之液压介质来说不易燃烧，故使用安全。

2、工作介质是取之不尽的空气、空气本身不花钱。排气处理简单，不污染环境，成本低。

3、输出力以及工作速度的调节非常容易。气缸的动作速度一般小于1M/S，比液压和电气方式的动作速度快。

4、可靠性高，使用寿命长。电器元件的有效动作次数约为百万次，而一般电磁阀的寿命大于3000万次，某些质量好的阀超过2亿次。

5、利用空气的压缩性，可贮存能量，实现集中供气。可短时间释放能量，以获得间歇运动中的高速响应。可实现缓冲。对冲击负载和过负载有较强的适应能力。在一定条件下，可使气动装置有自保持能力。

6、全气动控制具有防火、防爆、防潮的能力。与液压方式相比，气动方式可在高温场合使用。

7.压缩空气可集中供应，远距离输送。

安沃驰AVENTICS密封件维修包

1827009506SEAL KIT KHZ-DA-032-V OLD

1827009508ASSY SERVICEPARTS P. RECHANGE G 1/4

1827009509ASSY SERVICEPARTS ER D.PN.CDE MANU G1/4

1827009510ASSY SERVICEPARTS ER D.PN.CDE MANU.G1/4

1827009511ENSEMBLE PIECES RESER DIST.LEVIER G1/4

1827009512SEAL KIT KHZ-DA-050-V OLD

1827009513SEAL KIT KHZ-DA-063-V OLD

1827009527BEARING SET 040 "H"

1827009530BEARING SET 050/063-H

1827009535BEARING SET 080/100-H

1827009537ACCESSORY SET JEU DE PIECES

1827009553BUSHING CL1-032

1827009554BUSHING CL1-040

1827009555BUSHING CL1-050/063

1827009556BUSHING CL1-080/100

1827009557SPARE PART KIT TRB-PRX-032-ST

1827009563ROUND-NECK NUT TRB-PRX-DA-032/40

1827009564SPARE PART KIT TRB-PRX-040-ST

1827009569SPARE PART KIT TRB-PRX-050-ST

1827009575ROUND-NECK NUT TRB-PRX-DA-050/63

1827009576SPARE PART KIT TRB-PRX-063-ST

1827009585SPARE PART KIT NL6

1827009587SPARE PART KIT NL4 RGP

1827009590COVER PLATE NL6-G034

1827009591COVER PLATE NL6-G100

1827009592SPARE PART KIT NL2 RGP

1827009593CLAMPING JAW NL6

1827009600NL2-CLP-SSN-AO

1827009602NL4-CLP-SSN-AO-LANG

1827009603NL4-CLC-SSN-AO-LANG

1827009604NL6 G3/4" METALL O.SICHTANZEIGE VOLLAUTO

1827009605NL6-CLP-SSN-AO

1827009606NL2-CBS-SSN

1827009608NL4 G3/8" METALL O.SICHTANZ. AKTIVKOHLEF

1827009609NL4 G1/2" METALL O.SICHTANZ. AKTIVKOHLEF

1827009612FILTER HOLDER NL2, AS2 FILTERHALTER

1827009613SPARE PART KIT NL4 FILTERHALTER

1827009615SEAL KIT PRB-SA-032

1827009617SEAL KIT PRB-SA-050

1827009619SPARE PART KIT TRB-PRX-032-HT

1827009620SPARE PART KIT TRB-PRX-040-HT

1827009621SPARE PART KIT TRB-PRX-050-HT

1827009622SPARE PART KIT TRB-PRX-063-HT

1827009623SPARE PART KIT ISO2

1827009635SPARE PART KIT NL1 RGS

1827009636CLAMPING JAW NL1

1827009637NL1-CBS-PNB

1827009638NL1-CBS-SSN

1827009639NL1-CLS-PNB-HO

1827009640NL1-CLS-SSN-HO

1827009641SPARE PART KIT NL1 RGS FRE

1827009677STEEL BAND SET NP-032-0250

1827009688COVER STRIP NP-032-0250

1827009698SEAL KIT KHZ-SA-020-OA OLD

1827009700SEAL KIT KHZ-SA-032-OA OLD

1827009702SEAL KIT KHZ-SA-050-OA OLD

1827009703SEAL KIT KHZ-SA-063-OA OLD

1827009706SEAL KIT KHZ-DA-012

1827009708SEAL KIT KHZ-DA-020 OLD

1827009709SEAL KIT KHZ-DA-025 OLD

1827009710SEAL KIT KHZ-DA-032 OLD

1827009711SEAL KIT KHZ-DA-040 OLD

1827009712SEAL KIT KHZ-DA-050 OLD

1827009713SEAL KIT KHZ-DA-063 OLD

1827009715SEAL KIT KHZ-DA-100 OLD

1827009717SEAL KIT KHZ-SA-020-MA OLD

1827009719SEAL KIT KHZ-SA-040-MA OLD

1827009722SEAL KIT KHZ-SA-080-MA OLD

1827009725SEAL KIT KHZ-DA-016 OLD

1827009726SEAL KIT KHZ-DA-020 OLD

1827009727SEAL KIT KHZ-DA-025 OLD

1827009728SEAL KIT KHZ-DA-032 OLD

1827009729SEAL KIT KHZ-DA-040 OLD

1827009730SEAL KIT KHZ-DA-050 OLD

1827009731SEAL KIT KHZ-DA-063 OLD

1827009732SEAL KIT KHZ-DA-080 OLD

1827009733SEAL KIT KHZ-DA-100 OLD

1827009734ASSY SERVICEPARTS .

1827009735ASSY SERVICEPARTS .

1827009736SEAL KIT TRR-DA-032

1827009737SEAL KIT TRR-DA-040

1827009738SEAL KIT TRR-DA-050

1827009739SEAL KIT TRR-DA-063

1827009740SEAL KIT TRR-DA-080

1827009741SEAL KIT TRR-DA-100

1827009745SEAL KIT NP-040

1827009748PARTS SET .

1827009767SPARE PART KIT SER ISO 1

1827009772SPARE PART KIT DGC-032-K

1827009774SPARE PART KIT DGC-050-K

1827009777SPARE PART KIT DGC-016-G

1827009779SPARE PART KIT DGC-025-G

1827009780SPARE PART KIT DGC-032-G

控制阀在炼油及化工行业应用广泛，是生产过程中用来控制流体流量、压力和液位的一种常用的调节设备。在控制阀的应用中，计算和选型是前提，安装和调试是关键，使用和维护是目的。控制阀如果选型不当，安装不当或者调试不好，就起不到调节作用。因此熟悉掌握控制阀工作原理和维修技能相当重要，

控制阀原理

气动控制阀以压缩空气为动力源，通过气缸、薄膜为执行机构，并借助电气阀门定位器、转换器、电磁阀，保位阀等附件，实现开关量或者连续调节，接收DCS的控制信号来调节介质的流量、压力、温度等各种工艺参数。气动阀主要分为气开型和气关型两种，特点是控制简单、反应快速、本质安全、不需要采用防爆措施。

控制阀故障形式及原因

气动控制阀故障形式主要为：内漏阀门不动作、开度波动较大、出现卡塞现象、动作正常但流量未变化。原因主要有：阀体故障、气缸故障、定位器故障、DCS故障、控制电缆故障、维修保养不到位、阀门品质问题、选型或者设计原因、气动元件故障。

01、阀体故障及对策

常见故障

1）蝶阀金属阀座损坏导致阀体被卡住；蝶阀固定插销脱落或者半球阀阀芯与阀杆连接螺栓滑丝，主要表现为阀轴看起来已经动作但实际阀芯并未动作

2）球阀阀体内部磨损导致阀门容易被卡或者阀门动作迟缓；球阀软密封垫圈损坏导致阀门内漏或者被卡。

3）半球阀阀轴轴套损坏导致阀门动作困难。

4）蒸汽阀阀杆密封因高温老化导致蒸汽泄漏；蒸汽阀消音板脱落，导致阀门经常被卡住而且管道噪音异常大。

5）阀杆内部磨损或者腐蚀导致阀门内漏；阀杆填料处密封件损坏而泄漏。

原因对策

1）阀芯阀座泄漏的产生原因为阀芯阀座表面磨损或者被腐蚀，执行机构作用力太小，阀座螺纹被磨损而松动。故障处理方式：改善研磨结合面，调整执行机构和阀杆的连接，拧紧螺栓或者更换阀芯阀座。

2）阀座环与阀体之间泄漏的产生原因为拧紧力矩太小，阀体表面光洁度差，垫片不合适，阀体有小孔或者有毛刺。故障处理方式：加大拧力，重新清洗和处理阀体，更换合适的垫片，重新将阀体焊接处理。

3）填料泄漏的产生原因为阀杆光洁度不好或者产生弯曲，填料盖没有压紧或者填料类型不合理，填料层堆得太高，填料出现腐蚀坑或者填料盖变形损坏。故障处理方式：磨光阀杆并压直，重新拧紧或更换填料；安装间隔环，减少高度，改为性能好的填料，修理更换压盖及相关的法兰螺栓等。

4）阀杆及阀振动而导致阀杆连接处脱开或者折断，产生原因为力矩太大，销子连接不合适。故障处理方式：改用阀芯阀杆整体件或者焊接阀芯，将连接件连接牢固，消除振动因数。阀振动的产生原因为密封填料泄漏，旁路未调好，定位器增益太高，支撑不好有振动源。故障处理方式：润滑填料并调整，重新调整旁路，选用低增益型定位器，将阀固定牢固避开振动源。

02、气缸故障原因及对策

常见故障

1）执行机构限位螺栓脱落导致气缸漏气，引起阀门不能动作或者动作迟缓，达不到预定开度。

2）气缸O形密封环损坏导致漏气，引起阀门动作困难或者不能动作。

3）气缸活塞变形导致摩擦力增大，气缸螺栓松动引起气缸漏气，从而引起阀门动作困难。

4）气缸带动阀体动作的联动机构松脱或者生锈导致阀门动作困难。

5）气缸容量偏小或者气缸弹簧故障导致阀门动作困难。

原因对策

1）活塞密封处泄漏的产生原因为气缸光洁度太差；活塞环装配密封性不够，密封环使用温度过高，密封件使用时间太长损坏。故障处理方式：研磨气缸并重新调整气缸限位螺栓，根据使用温度重新选择密封环，更换时应正确安装。

2）气缸限位螺栓松动的处理方式：重新将螺栓拧紧。

3）活塞摩擦力大的处理方式：重新涂润滑油，重新清洗及研磨气缸和活塞。

4）阀门动作困难不能达到固定行程，执行机构弹簧定值不够或者弹簧损坏，限位块位置不准。处理方式：校准、重调、更换弹簧。
