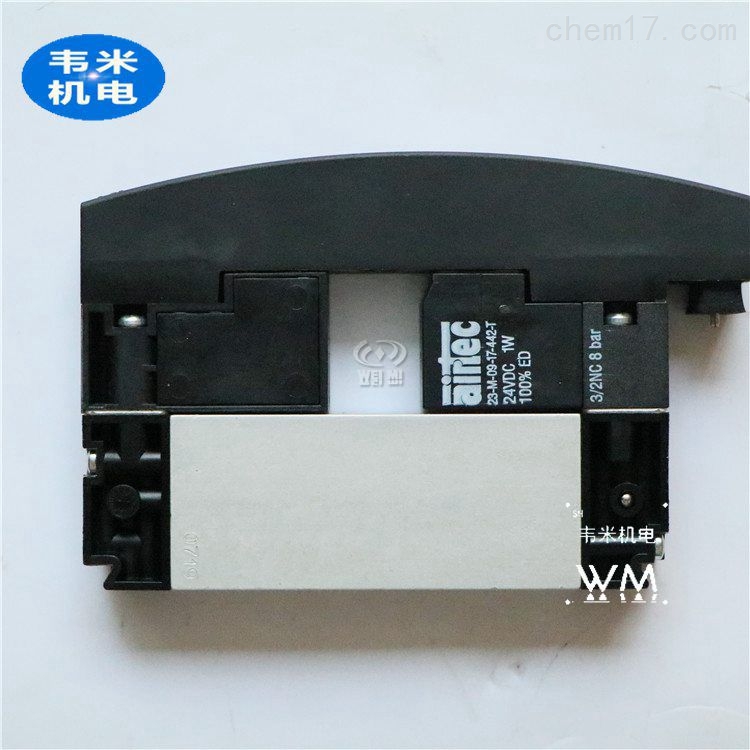

爱尔泰克AIRTEC气动阀岛

爱尔泰克AIRTEC气动阀岛

气动阀操作方法

　　1、气动阀操作时的启闭方向，一律应顺时针关闭

       2、由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200-600转内。

　　3、为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240N-m。

　　4、气动阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

　　5、气动阀启闭程度的显示盘

　　a、气动阀启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目;

　　b、指示盘针的材质在管理较好的情况下可用不锈钢板，否则为刷漆的钢板，切勿使用铝皮制作;

　　c、指示盘针醒目，固定牢靠，一旦启闭调节准确后，应以铆钉锁定。

　　6、若气动阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。

　气动阀注意事项

　　1、气动阀门属于现场仪表，要求环境温度应在-25～60℃范围，相对湿度≤95%。如果是装置在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。

　　2、气动阀门一般应垂直装置，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。

　　3、装置气动阀门的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。

　　4、气动阀门装置前应对管路进行清洗，排除污物和焊渣。装置后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。

　　5、为了使气动阀门在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。同时还应特别注意，调节阀的装置位置是否符合工艺过程的要求。

　　6、气动阀门的电气部分装置应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备装置规范》要求进行装置。如现场导线采用SBH型或其它六芯或八芯、外径为Φ11.3mm左右的胶皮装置电缆线。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。

　　7、执行机构的减速器拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。

爱尔泰克AIRTEC气动阀岛

AIRTEC爱尔泰克阀岛配件
RE-19-DT
RE-19-V
RE-19-V-E
RE-19-V-EP
28-ST-68-M-105
28-ST-68-M-110
54-RE-19-A
54-RE-19-B1
54-RE-19-M
54-RE-19-M-GB
54-RE-19-M-F
AIRTEC爱尔泰克三位五通换向阀
KF-10-530-HNT-442
KF-10-530-HNR-442
KF-10-533-HNT-442
KF-10-533-HNR-442
KF-10-534-HNT-442
KF-10-534-HNR-442
AIRTEC爱尔泰克阀岛

RE-46/04
RE-46/06
RE-46/08
RE-46/10
RE-46/12
RE-46/14
RE-46/16
RE-46/18
RE-46/20
RE-46/22
RE-46/24

AIRTEC爱尔泰克阀岛配件
RE-10-DT-01
RE-10-ES
RE-10-P-01
RE-10-V-EP
RE-10-B-01
RE-10-MS-01
28-ST-10-M1-26-105
28-ST-10-M1-26-110
28-ST-RE-46-01-B1
28-ST-RE-46-02-B1
28-ST-RE-46-01-B6
28-ST-RE-46-02-B6
AIRTEC爱尔泰克阀岛
RE-19/04
RE-19/06
RE-19/08
RE-19/10
RE-19/12
RE-19/14
RE-19/16
RE-19/18
RE-19/20
RE-19/22
RE-19/24

气动调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。化工生产中调节阀在调节系统中，它是组成工业自动化系统的重要环节，它如生产过程自动化的手脚。

阀门定位器

阀门定位器是调节阀的主要附件，与气动调节阀大大配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电-气阀门定位器和智能式阀门定位器。

阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的磨擦力并消除不平衡力的影响，从而保证调节阀的正确定位。

用执行机构分气动执行机构，电动执行机构，有直行程、角行程之分。用以自动、手动开闭各类伐门、风板等。

气动调节阀安装原则：

（1）气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整方便。

（2）调节阀应安装在水平管道上，并上下与管道垂直，一般要在阀下加以支撑，保证稳固可靠。对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑（小口径调节阀除外）。安装时，要避免给调节阀带来附加应力）。

（3）调节阀的工作环境温度要在（－30～+60）相对湿度不大于95%95%，相对湿度不大于95%。

（4）调节阀前后位置应有直管段，长度不小于10倍的管道直径（10D），以避免阀的直管段太短而影响流量特性。

（5）调节阀的口径与工艺管道不相同时，应采用异径管连接。在小口径调节阀安装时，可用螺纹连接。阀体上流体方向箭头应与流体方向一致。

（6）要设置旁通管道。目的是便于切换或手动操作，可在不停车情况下对调节阀进行检修。

（7）调节阀在安装前要*清除管道内的异物，如污垢、焊渣等。

气动调节阀作用方式：

气开型（常闭型）是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上*，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。顾通常我们称气开型调节阀为故障关闭型阀门。

气关型（常开型）动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作；空气压力减小或没有时，阀门向开启方向或全开为止。顾通常我们称气关型调节阀为故障开启型阀门。

AIRTEC电磁阀配件
KN-063-DRH
KN-065-DRH
KN-063-DRS
KN-065-DRS
AIRTEC二位三通换向阀
KN-05-310-HN
KN-55-310-HN
KN-05-311-HN
KN-55-311-HN
AIRTEC二位五通换向阀
KN-05-510-HN
KN-05-511-HN
KN-55-510-HN
KN-55-511-HN
KN-05-520-HN
KN-55-520-HN
AIRTEC三位五通换向阀
KN-05-530-HN
KN-55-530-HN
KN-05-533-HN
KN-55-533-HN
爱尔泰克二位五通换向阀
MI-01-510-HN
MI-01-511-HN
MI-01-520-HN
XG-160-0250-050
XG-200-0250-050
XG-250-0250-050
XG-320-0250-050

KM-10
KM-10-510-HN-142
KM-10-510-HN
KM-10-511-HN
KM-10-520-HN
KM-10-530-HN
KM-10-533-HN
KM-10-534-HN
M-22
M-22-310-HN-112
M-22-310-HN
M-22-311-HN
MO-22-310-HN
MO-22-311-HN
ME-22-311-HN
ME-22-311-HN-Q
M-22-320-HN
ME-22-320-HN
ME-22-320-HN-Q
M-22-510-HN
M-22-511-HN
ME-22-511-HN
ME-22-511-HN-Q
M-22-520-HN
ME-22-520-HN
ME-22-520-HN-Q
M-22-530-HN
M-22-533-HN
RE-03/8-M
MC-20-510-HN-412
MD-20-510-HN-412
MC-22-520-HN-412
MC-22-530-HN-412
MC-22-533-HN-412
RE-03-V-EP
MF-24-530-HN-412
MF-24-533-HN-412
RE-04-V-EP
RE-04-DT
28-ST-RE-100 19
28-ST-RE-103-8 19
28-ST-RE-103-16 19
28-ST-RE-105-8 19
28-ST-RE-105-16 19
VZ-25-310
VZ-18-310
SZ-18-310
SZ-14-510
SZS-14-510
SU-25-310
PE-18-01-40
MI-02-533-HN
MI-02-510-HN
MI-02-511-HN
MI-02-520-HN
MI-02-530-HN
MI-02-533-HN
MI-03-510-HN-112
MI-03-510-HN
MI-03-511-HN
MI-03-520-HN
MI-03-530-HN
MI-03-533-HN
MS-20-310/n-HN-112
MS-20-310-HN
MS-18-310/n-HN-112
MS-18-310/n-HN
MS-18-310-HN
MSO-18-310/n-HN
MSO-18-310-HN
M-20
M-20-510-HN-112
M-20-510-HN
M-20-520-HN
M-20-530-HN
M-20-533-HN
M-04
M-04-310-HN-142
M-04-320-HN
M-04-510-HN-142
M-04-510-HN
M-04-511-HN
M-04-520-HN
M-04-530-HN
M-04-530-HN
M-04-533-HN
M-05
M-05-310-HN-142
M-05-310-HN
MO-05-310-HN
M-05-311-HN
MO-05-311-HN
M-05-320-HN
ME-05-311-HN
ME-05-311-H
ME-05-320-HN
M-05-510-HN-DC24V
M-05-510-HN
M-05-511-HN
M-05-520-HN
M-05-530-H
M-05-533-HN
M-05-534-HN
ME-05-511-HN
ME-05-520-HN
M-05-520-HN
ME-05-520-HN
ME-05-520-HN-Q
M-05-530-HN
M-05-533-HN
M-05-534-HN
RE-03-DT
28-ST-RE-100 19
28-ST-RE-103-8 19
28-ST-RE-103-16 19
28-ST-RE-105-8 19
28-ST-RE-105-16 19
28-ST-RE-107-8 19
28-ST-RE-107-16 19
28-ST-RE-110 19
28-ST-RE-113-8 19
28-ST-RE-113-16 19
28-ST-RE-115-8 19
28-ST-RE-115-16 19
28-ST-RE-117-8 19
28-ST-RE-117-16 19
54-RE-03-M
MC-20-510-HN-412
MD-20-510-HN-412
MC-22-520-HN-412
MC-22-530-HN-412
MC-22-533-HN-412
MF-04-510-HN-412
MF-24-520-HN-412
PE-14-02
PE-25
PE-14-01-40

控制阀在炼油及化工行业应用广泛，是生产过程中用来控制流体流量、压力和液位的一种常用的调节设备。在控制阀的应用中，计算和选型是前提，安装和调试是关键，使用和维护是目的。控制阀如果选型不当，安装不当或者调试不好，就起不到调节作用。因此熟悉掌握控制阀工作原理和维修技能相当重要，

控制阀原理

气动控制阀以压缩空气为动力源，通过气缸、薄膜为执行机构，并借助电气阀门定位器、转换器、电磁阀，保位阀等附件，实现开关量或者连续调节，接收DCS的控制信号来调节介质的流量、压力、温度等各种工艺参数。气动阀主要分为气开型和气关型两种，特点是控制简单、反应快速、本质安全、不需要采用防爆措施。

控制阀故障形式及原因

气动控制阀故障形式主要为：内漏阀门不动作、开度波动较大、出现卡塞现象、动作正常但流量未变化。原因主要有：阀体故障、气缸故障、定位器故障、DCS故障、控制电缆故障、维修保养不到位、阀门品质问题、选型或者设计原因、气动元件故障。

01、阀体故障及对策

常见故障

1）蝶阀金属阀座损坏导致阀体被卡住；蝶阀固定插销脱落或者半球阀阀芯与阀杆连接螺栓滑丝，主要表现为阀轴看起来已经动作但实际阀芯并未动作

2）球阀阀体内部磨损导致阀门容易被卡或者阀门动作迟缓；球阀软密封垫圈损坏导致阀门内漏或者被卡。

3）半球阀阀轴轴套损坏导致阀门动作困难。

4）蒸汽阀阀杆密封因高温老化导致蒸汽泄漏；蒸汽阀消音板脱落，导致阀门经常被卡住而且管道噪音异常大。

5）阀杆内部磨损或者腐蚀导致阀门内漏；阀杆填料处密封件损坏而泄漏。

原因对策

1）阀芯阀座泄漏的产生原因为阀芯阀座表面磨损或者被腐蚀，执行机构作用力太小，阀座螺纹被磨损而松动。故障处理方式：改善研磨结合面，调整执行机构和阀杆的连接，拧紧螺栓或者更换阀芯阀座。

2）阀座环与阀体之间泄漏的产生原因为拧紧力矩太小，阀体表面光洁度差，垫片不合适，阀体有小孔或者有毛刺。故障处理方式：加大拧力，重新清洗和处理阀体，更换合适的垫片，重新将阀体焊接处理。

3）填料泄漏的产生原因为阀杆光洁度不好或者产生弯曲，填料盖没有压紧或者填料类型不合理，填料层堆得太高，填料出现腐蚀坑或者填料盖变形损坏。故障处理方式：磨光阀杆并压直，重新拧紧或更换填料；安装间隔环，减少高度，改为性能好的填料，修理更换压盖及相关的法兰螺栓等。

4）阀杆及阀振动而导致阀杆连接处脱开或者折断，产生原因为力矩太大，销子连接不合适。故障处理方式：改用阀芯阀杆整体件或者焊接阀芯，将连接件连接牢固，消除振动因数。阀振动的产生原因为密封填料泄漏，旁路未调好，定位器增益太高，支撑不好有振动源。故障处理方式：润滑填料并调整，重新调整旁路，选用低增益型定位器，将阀固定牢固避开振动源。

02、气缸故障原因及对策

常见故障

1）执行机构限位螺栓脱落导致气缸漏气，引起阀门不能动作或者动作迟缓，达不到预定开度。

2）气缸O形密封环损坏导致漏气，引起阀门动作困难或者不能动作。

3）气缸活塞变形导致摩擦力增大，气缸螺栓松动引起气缸漏气，从而引起阀门动作困难。

4）气缸带动阀体动作的联动机构松脱或者生锈导致阀门动作困难。

5）气缸容量偏小或者气缸弹簧故障导致阀门动作困难。

原因对策

1）活塞密封处泄漏的产生原因为气缸光洁度太差；活塞环装配密封性不够，密封环使用温度过高，密封件使用时间太长损坏。故障处理方式：研磨气缸并重新调整气缸限位螺栓，根据使用温度重新选择密封环，更换时应正确安装。

2）气缸限位螺栓松动的处理方式：重新将螺栓拧紧。

3）活塞摩擦力大的处理方式：重新涂润滑油，重新清洗及研磨气缸和活塞。

4）阀门动作困难不能达到固定行程，执行机构弹簧定值不够或者弹簧损坏，限位块位置不准。处理方式：校准、重调、更换弹簧。
