您现在的位置:产品展示 >> 阀门系统 >> 气动换向阀 >> 安沃驰AVENTICS气动换向阀韦米机电

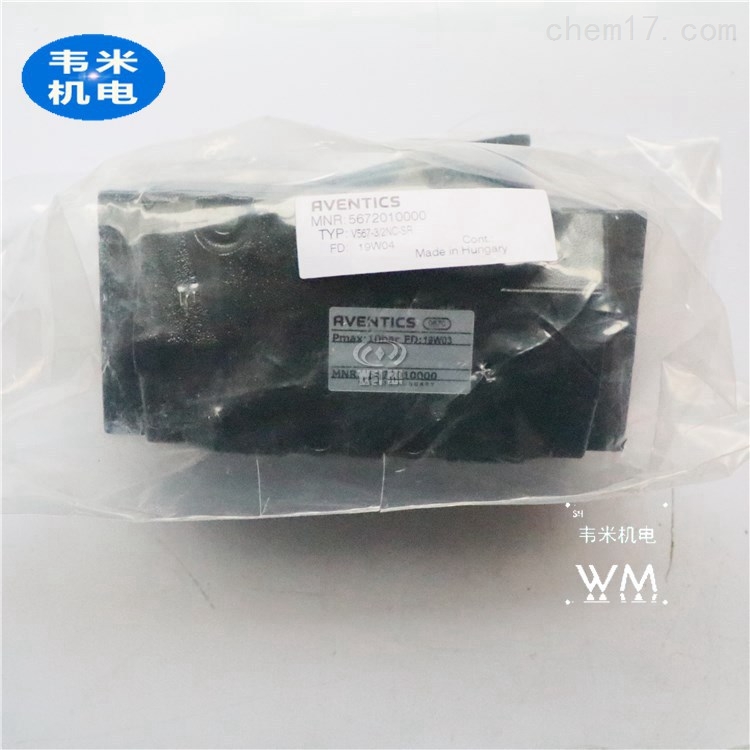

安沃驰AVENTICS气动换向阀韦米机电

  • 型   号:5672310000
  • 价   格:2190

安沃驰AVENTICS气动换向阀韦米机电
我司主营气动元件、液压泵阀、电子电控类进口件:
主要涵盖产品有:换向阀,气缸等;液压泵、液压阀,液压元件等;滑块、导轨;电控模块、驱动器;伺服电机等
主营优势品牌有AVENTICS,DUPLOMATIC,REXROTH,B&R,AIRTEC,Bently,ASCO,ATOS,VICKERS,Parker等

分享到:


安沃驰AVENTICS气动换向阀韦米机电

    气动阀门负责控制空气的压力,速率和量,因为它移动通过气动系统元件的阵列中的一个。气动系统,它依赖于压缩空气来传递动力的力量,可以在无数的工业应用中发现,从气压电动工具的柴油发动机。基于给定的应用和所用的气动系统中,该类型中的其它组分之一几种类型的气动阀可以在该设备的心脏被发现。功能方向控制阀,那些控制空气的流动方向或抑制流动都在一起,是一大类气动阀门,里面的多个变种。

    功能方向控制阀

    多官能定向气动控制阀是基于它们具有入口和出口端口的数目进行分类,它们创建的流路的数量,并通过该端口被打开和关闭的机构。

    两路换向阀

    两路换向阀通过空气在两个方向,通过它可以打开或关闭两个端口。如果阀孔关闭没有空气能够流过该阀。如果该端口是打开的,空气可通过所述阀,通过所述第二端口或在相反的方向上移动从端口。

    三通换向阀

    三通换向阀有三个端口,每个用于不同目的。端口,用于将阀连接到一个致动器或其他设备。第二端口连接到一个空气流动。所述第三端口被用作一个排气口。当和第二端口是开放的,而第三关闭时,空气通过阀门移动到该设备。当和第三端口是开放的,而第二个端口被关闭时,该致动器可泄排气。三通阀通常连接到执行器气缸,或成对使用,连接到双作用油缸。

    四通换向阀

    四通换向阀有四个不同的端口,其中两个连接到致动器,一个连接到加压的空气流,和一个在作为排气通路。它们之间的气动系统中的阀是类型,因为四个不同的路径,使该阀有效地扭转电机或基本圆柱体的运动。一个额外的端口,有时加入到一个四通阀,使其成为一个五端口四通阀。四通阀与一个额外的端口通常被用来提供双压力,这意味着该阀可以根据哪些应用需要采用两种压力和备用两者中的一个。可替代地,阀可以用其他的端口作为辅助排气口。

    弹簧偏置

    这种类型的气动阀的分类是指在空气流动方向被切换的方式。例如,在一个双向定向阀,该阀可以是开放的(空气流使能)或关闭(防止空气流动)。为了使每个端口假设打开或关闭位置时,致动器移动的滑阀到位。释放滑阀和气动阀返回到其先前位置,弹簧释放线轴上。双向定向阀,在这种方式的功能也被称为弹簧偏置阀。

    静息状态:打开诉关闭

    双向定向弹簧偏置阀,有两个位置,他们可以假设,当连接器处于非活动状态:打开或关闭。在设备,其中开放式静止位置为标准,空气自由移动通过阀门。在一个封闭的静止状态下,空气流动被阻断。在三通阀,一个端口始终是敞开的。在这种情况下,一个封闭的静止状态通常会导致阻塞空气流动口,所以压力不会移动,除非该设备被接通。

安沃驰AVENTICS气动换向阀韦米机电

5672010000V567-3/2NC-SR

5672310000V567-3/2NC-SR-30BAR

5672510000V567-3/2NC-SR-HIGH_TEMPERATURE

5673010000V567-3/2NC-SR-NO_COIL

5673011310V567-3/2NC-SR-230AC

5673011320V567-3/2NC-SR-110AC

5673011330V567-3/2NC-SR-024AC

5673011340V567-3/2NC-SR-024DC

5674000000BELUEFTUNGSMODUL

5674420000BASE PLATE COMPL.567-442

5684420000BASE PLATE COMPL. 568-442

5710040002ERSATZTEILPÄCKCHEN

5710040022ERSATZTEILPÄCKCHEN

5710050002SPARE PART KIT .

5710050510NW07-5/2SR-SPEZ-MODI

5710051510NW07-5/2SR-SPEZ-MODI

5710051520NW07-5/2AR-SPEZ-MODI

57100705205/3 WEGEVENTIL NW7, FÃœR GRUNDPLATTE

5710070530NW07-5/3-SPEZ

5710090210NW02-5/2AS-M005

5710200100CD04-3/2NC-SR-G018-G018-G018-S

5710300100CD04-5/2XX-SR-G018-G018-G018-S

5710301100CD04-5/2XX-DO-G018-G018-G018-S

5710400000CD07-3/2NC-SR-M014-M014-M010-S

5710400002SPARE PART KIT .

5710400090CD07-3/2NC-SR-M014-M014-M010-S

5710400100CD07-3/2NC-SR-G014-G014-G018-S

5710401000CD07-3/2NC-SR-M014-M014-M010-S

5710401100CD07-3/2NC-SR-G014-G014-G018-S

5710409000CD07-2/2NO-AS-M014-M014-M010-S

5710500000CD07-5/2XX-SR-M014-M014-M010-S

5710500100CD07-5/2XX-SR-G014-G014-G018-S

5710500190CD07-5/2XX-SR-G014-G014-G018-S

5710501000CD07-5/2XX-DO-M014-M014-M010-S

5710501100CD07-5/2XX-DO-G014-G014-G018-S

5710501190CD07-5/2XX-DO-G014-G014-G018-S

5710502100CD07-5/3PC-SR-G014-G014-G018-S

5710502110CD07-5/3EC-SR-G014-G014-G018-S

5710502120CD07-5/3CC-SR-G014-G014-G018-S

5710509300CD07-5/2XX-SR-M014-M014-M010-S

5711000000CD12-5/2XX-AR-M022-M022-G018-S

5711000002SPARE PART KIT SER FOR VALVE CD12

5711000022SPARE PART KIT FOR 572-547

5711000100CD12-5/2XX-AR-G012-G012-G018-S

5711000300CD12-5/2XX-SR-G012-G012-G018-S

5711001100CD12-5/2XX-DO-G012-G012-G018-S

5711100002SPARE PART KIT .

5711100200CD12-3/2NC-SR-M022-M022-G018-S

5711100300CD12-3/2NC-SR-G012-G012-G018-S

5711200002SPARE PART KIT CD12

5711200012ERSATZTEILPÄCKCHEN

5711200050CD12-5/3CC-SR-G012-G012-G018-S

5711200060CD12-5/3EC-SR-G012-G012-G018-S

5714003500CD01 - 5/2SR

5714003520CD01 - 5/2DP

5714003530CD01 - 5/2DP

5714003800CD01 - 5/3PC

5714003810CD01 - 5/3EC

5714003820CD01 - 5/3CC

5714003990CD01 - 3/2OC

5717400000PNEUM-VALVE V740-5/2AR-07

5717400002SPARE PART KIT V740

5717410000V740-5/2DP-07

5717410002SPARE PART KIT V740

5717450000V740-5/2AS-07

5717451000V740-5/2AS-07-CP

5717460000V740-5/2DP-07

5717461000V740-5/2DP-07-CP

5718400000V840-4/2OC-DI04-03

5718410000V840-4/2DP-DI04-03

5719000330CCVA-2/2SR-G018-PL

5719000412SEALING CAP KOMPLETT,FDA-AUSFG

5719007732TAPPET KOMPLETT DICHTG.FEDER

5720110220VALVE SYSTEM ND01-4STATION

5724500920CD12-3/2NC-SR-024DC-I-M022-M022-EN175301

5724505970CD12-3/2NC-SR-110AC-I-M022-M022-EN175301

5724505980CD12-3/2NC-SR-230AC-I-M022-M022-EN175301

5724550220CD12-3/2NC-SR-024DC-I-G012-G012-EN175301

5724555202CD12-3/2NC-SR-NONE-I-G012-G012

5724555270CD12-3/2NC-SR-110AC-I-G012-G012-EN175301

5724555280CD12-3/2NC-SR-230AC-I-G012-G012-EN175301

5724560220CD12-3/2NC-SR-024DC-E-G012-G012-EN175301

5724565202CD12-3/2NC-SR-NONE-E-G012-G012

5724565270CD12-3/2NC-SR-110AC-E-G012-G012-EN175301


     气动调节阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之-。化工生产中调节阀在调节系统中的,它是组成工业自动化系统的重要环节,它如生产过程自动化的手脚。下面带大家全面的了解气动调节阀。

     工作原理

     气动调节阀就是以压缩空气为动力源,以气缸为执行器,并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的控制信号来完成调节管道介质的:流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单,反应快速,且本质安全,不需另外再采取防爆措施。

     气动调节阀通常由气动执行机构和调节阀连接安装调试组成,气动执行机构可分为单作用式和双作用式两种,单作用执行器内有复位弹簧,而双作用执行器内没有复位弹簧。其中单作用执行器,可在失去起源或突然故障时,自动归位到阀门初始所设置的开启或关闭状态。

     气动调节阀根据动作形式分气开型和气关型两种,即所谓的常开型和常闭型,气动调节阀的气开或气关,通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

     气动调节阀作用方式

气开型(常闭型)是当膜头上空气压力增加时,阀门向增加开度方向动作,当达到输入气压上限时,阀门处于全开状态。反过来,当空气压力减小时,阀门向关闭方向动作,在没有输入空气时,阀门全闭。顾通常我们称气开型调节阀为故障关闭型阀门。

     气关型(常开型动作方向正好与气开型相反。当空气压力增加时,阀门向关闭方向动作;空气压力减小或没有时,阀门向开启方向或全开为止。顾通常我们称气关型调节阀为故障开启型阀门。

气开气关的选择是根据工艺生产的安全角度出发来考虑。当气源切断时,调节阀是处于关闭位

置安全还是开启位置安全。

举例来说,一个加热炉的燃烧控制,调节阀安装在燃料气管道上,根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。这时,宜选用气开阀更安全些,因为一旦气源停止供给,阀门处于关闭比阀门处于全开更合适。如果气源中断,燃料阀全开,会使加热过量发生危险。

又如一个用冷却水冷却的的换热设备,热物料在换热器内与冷却水进行热交换被冷却,调节阀安装在冷却水管上,用换热后的物料温度来控制冷却水量,在气源中断时,调节阀应处于开启位置更安全些,宜选用气关式即FO)调节阀。

  阀门定位器

     阀门定位器是调节阀的主要附件,与气动调节阀大大配套使用,它接受调节器的输出信号,然后以它的输出信号去控制气动调节阀,当调节阀动作后,阀杆的位移又通过机械装置反馈到阀门定位器,阀位状况通过电信号传给上位系统。阀门门定位器按其结构形式和工作原理可以分成气动阀门]定位器、电气阀门定位器和智能式阀门定位器。

      阀门定位器能够增大调节阀的输出功率,减少调节信号的传递滞后,加快阀杆的移动速度,能够提高阀门]的线性度,克服阀杆的磨擦力并消除不平衡力的影响,从而保证调节阀的正确定位。

     用执行机构分气动执行机构,电动执行机构,有直行程、角行程之分。用以自动、手动开闭各

类伐门、风板等。

   气动调节阀安装原则

    (1)气动调节阀安装位置,距地面要求有一定的高度, 阀的上下要留有一定空间,以便进行阀的拆装和修理。对于装有气动阀门定位器和手轮的调节阀,必须保证操作、观察和调整方便。

    (2)调节阀应安装在水平管道上,并上下与管道垂直,-般要在阀下加以支撑,保证稳固可靠。对于特殊场合下,需要调节阀水平安装在竖直的管道上时,也应将调节阀进行支撑(小口径调节阀除外)。安装时,要避免给调节阀带来附加应力)。

    (3)调节阀的工作环境温度要在(-30~+ 60)相对湿度不大于95% 95%,相对湿度不大于95%。

(4)调节阀前后位置应有直管段,长度不小于10倍的管道直径(10D),以避免阀的直管段太短而影响流量特性。

(5)调节阀的口径与工艺管道不相同时,应采用异径管连接。在小口径调节阀安装时,可用螺纹连接。阀体上流体方向箭头应与流体方向-致。

   (6)要设置旁通管道。目的是便于切换或手动操作,可在不停车情况下对调节阀进行检修。

   (7)调节阀在安装前要彻底清除管道内的异物,如污垢、悍渣等。

    常见故障及处理

   调节阀不动作

首先确认气源压力是否正常,查找气源故障。如果气源压力正常,则判断定位器或电/气转换器的放大器有无输出;若无输出,则放大器恒节流孔堵塞,或压缩空气中的水分聚积于放大器球阀处。

用小细钢丝疏通恒节流孔,清除污物或清洁气源。

    如果以上皆正常,有信号而无动作,则执行机构故障或阀杆弯曲,或阀芯卡死。遇此情况,必须卸开阀门进一步检查 。

调节阀卡堵

  如果阀杆往复行程动作迟钝,则阀体内或有黏性大的物质,结焦堵塞或填料压得过紧,或聚四氟乙烯填料老化,阀杆弯曲划伤等。调节阀卡堵故障大多出现在新投入运行的系统和大修投运初期,由于管道内焊渣、铁锈等在节流口和导向部位造成堵塞从而使介质流通不畅,或调节阀检修中填料过紧,造成摩擦力增大,导致小信号不动作、大信号动作过头的现象。

       遇到此类情况,可迅速开、关副线或调节阀,让赃物从副线或调节阀处被介质冲跑。另外还可以用管钳夹紧阀杆,在外加信号压力的情况下,正反用力旋动阀杆,让阀芯闪过卡处。若不能解决问题,可增加气源压力、增加驱动功率反复上下移动几次,即可解决问题。如果还是不能动作,则需要对控制阀做解体处理,当然,这一工作需要很强的专业技能,-定要在专业技术人员协助下完成,否则后果更为严重。
