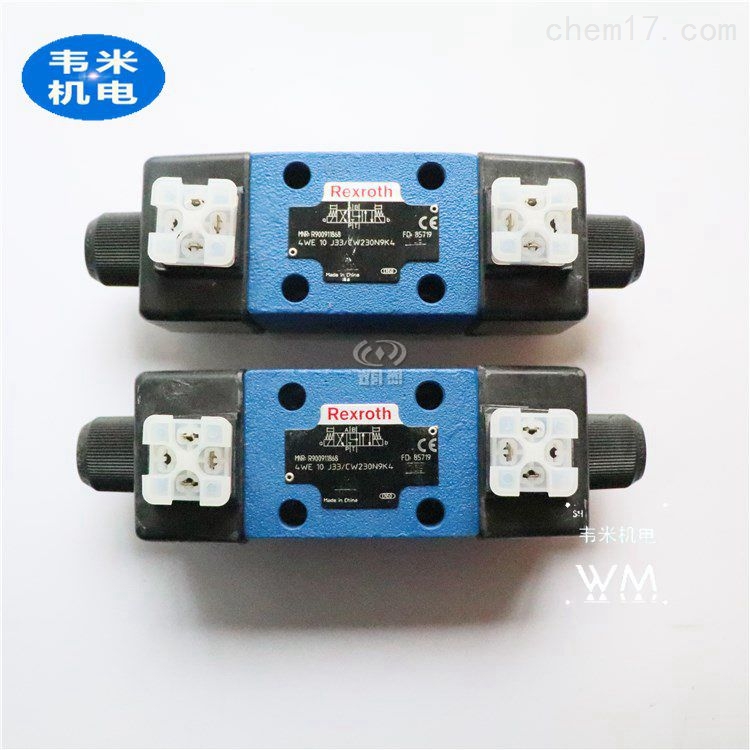

力士乐REXROTH10通径电磁阀现货

  • 型   号:4WE10J33/CW110N9K4
  • 价   格:1580

力士乐REXROTH10通径电磁阀现货
我司主营气动元件、液压泵阀、电子电控类进口件:
主要涵盖产品有:换向阀,气缸等;液压泵、液压阀,液压元件等;滑块、导轨;电控模块、驱动器;伺服电机等
主营优势品牌有AVENTICS,DUPLOMATIC,REXROTH,B&R,AIRTEC,Bently,ASCO,ATOS,VICKERS,Parker等

分享到:

力士乐REXROTH10通径电磁阀现货

电磁阀(Electromagnetic valve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,zui常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

德国博世力士乐BoschRexroth液压元件电磁换向阀选型参考
GermanBoschRexrothHydraulicComponentsSolenoidvalve
三位四通,二位四通和两位三通带湿式交流或直流电磁铁的液压换向型WE6../.E
通经6、10
6X系列
zui高工作压力350bar
zui大流量80L/min
型号
6通径单头电磁换向阀4WE6D(机能C,Y,EA,EB,HB)6X/EG24N9K4
6通径单头电磁换向阀4WE6D(机能C,Y,EA,EB,HB)6X/EG24N9K4
6通径双头电磁换向阀4WE6E(机能J,M,L)6X/HG24N9K4
6通径双头电磁换向阀4WE6E(机能J,M,L)6X/EG24N9K4
10通径单头电磁换向阀4WE10D(机能EA,EB,Y)3X/CG24N9K4
10通径双头电磁换向阀4WE10E(机能J,L,U)3X/CG24N9K4

详解举例4WE6E6X/EG24N9K4
4→4通(也有3通)4个方向油口
6→通经为6
E→机能符号(也有C、D、E、EA、EB等)
6X→60至69系列安装和油口尺寸不变
斜杠(/)后面无符号→弹簧复位
O→无弹簧复位
OF→无弹簧复位带定位作用
E→高功率电磁铁带可拆卸线圈的湿式电磁铁
G→直流电压(W代表交流如W230代表交流230V电压50/60Hz,G205代表直流电压205V等其它电压和频率)
24→24V电压
N9→代表有隐式手动应急操作(标准)(只有N代表带有手动应急操作,无手动应急操作无代号)
K4→电气接线形式(单独接线,带有插头定位销DIN43650-AM2,无导线插座)(DL指代集中接线在盖上有引线,有亮灯显示;DKL在盖上有集中插头,有亮灯显示(不带直角插座)
K4后面无标识→无插入式节流口
B08→节流口fl0.8mm
B10→节流口fl1.0mm
B12→节流口fl1.2mm
B08后面无标识→丁晴橡胶密封
V→佛橡胶密封(注意所用液压油与密封件的适应性)
V后面无标识→不带定位销孔
/60→带定位销孔

力士乐REXROTH10通径电磁阀现货

力士乐电磁阀换向阀4WE10D3X/CG24N9K4  4WE10D3X/CG24N9K4

举例说明

 4WE 10 Y3X/CG24N9K4

有用接口数   4   4 个可用接口  ;

产品类型   WE   换向阀 带在油中切换的电磁铁 ;


通径   10   通径 10 Qmax = 约 120 L/min Pmax = 315 bar

       接口图按 DIN24 340 A 型, ISO 4401 和 CETOP-RP 121 H ;



阀芯   Y   Y 阀芯  ;

系列   3X   系列 30 至 39,安装和连接尺寸不变 适用于电器连接型式 K4;



弹簧复位     带弹簧复位  ;

电磁铁 / 先导阀   C   湿式电磁铁(在油中切换)带可拆卸线圈 ;



电压   G24   直流电压 24 V  ;


辅助操作装置   N9   配有隐蔽式 手动应急操作装置(标准);



连接方式   K4   符合 DIN EN 175301-803 规定的设备插头

            没有线缆插座(单独订购)  ;



4WE10J32/CW230N9K4

4WE10J3X/CG24N9K4/B10

4WE10D20/LG24Z4

4WE10E20AG24NZ5L

4WE10J33/CW230N9K4

4WE10E3X/CW230N9K4

4WE10J3X/CG24N9Z5L

4WE10J73-3X/CG24N9K4/A12

4WE10D3X/CG24N9K4

4WE10D3X/OFCG24N9K4+Z5L

4WE10D33/OFCG24N9K4

4WE10J33/CG24N9K4

4WE10E33/CG24N9K4

4WE10D3X/CG24N9K4

4WE10E3X/CG24N9K4

4WE10D33/0FCG24N9K4

4WE10M33/CG24N9K4

4WE10J3X/CG24N9K4/B10

4WE10D30/OFCG24N9K4

4WE10J3X/CG24N9K4/B10

4WE10Y3C/CG24N9K4

4WE10E3X/CG24N9K4+插头

4WE10Y3X/CW230N9K4

4WE10C3X/CW230N9K4

4WE10Y6X/CG24N9Z4

4WE10Y3X/CG24N9K4+Z4

4WE10J3X/CG24N9K4+Z4

4WE10J3X/CG24N9K4/V

4WE10C3X/CG24N9K4

4WE10D3X/CG24N9K4+Z4

4WE10D32/OFCG220NPZ4

4WE10J33/CG24N9K4

4WE10E33/CG24N9K4

4WE10D33/CG24N9K4

4WE10J33/CG24N9K4/A06

4WE10D30/OFCG24N9Z4

4WE10G20/AW220NE

4WE10D3X/OFCG24N9K4

4WE10D73-3X/G24N9K4/A12

4WE10J3X/CW230N9K4

4WE10C3X/CW230N9K4

4WE10G3X/CG24N9K4

4WE10D73-3X/G24N9K4/A12

4WE10E10/AW220-SON24

4WE10E-3X/CG24N9K4+Z5L

4WE10D3X/OFCW230N9K4

4WE10X7-33/CG24N9K4QMAG24

4WE10Q3X/CG24N9K4+2*Z5L

4WE10Z20/AW220-50N25L

4WE10E-K10/AW220-50NDL

4WE10J-10L0/LW220-50NDL

4WE10J73-3X/10G24N9K4/A12

4WE10J-3X/AW220-220-00NPL

电磁阀作为自动化控制仪表系统的执行器之一,它是一种依靠电磁力为主要动力源的自动电磁阀门,电磁阀由于结构简单、操作方便、容易安装及维护、动作快等特点,目前已经成为很多工业行业挑选成为流体控制自动化的优选产品之一,一般广泛运用在水、气、油、天然气、蒸汽、腐蚀性介质等涉及到管路流体自动控制的装置系统之中。


随着工业化时代的到来,电磁阀产品市场的强劲需求在日益增大,俨然已成为流体控制自动化产品之一。而根据电磁阀的开启工作形式,可分为两大类,先导式电磁阀和直动式电磁阀。但如果选型不当,容易造成电磁阀不工作等情况,同时对工况用途的安全性产生一定的影响。那如何区别两者之间的不同,及各自的特征,才能让它们更好的应用呢?

直动式电磁阀:

直动式电磁阀一般是用于小口径,低压力的环境,这种结构的阀门打开时,不需要要求介质的压力,零压启动,所以相比先导式电磁阀的的启动速度,会来得更快一些,特别适用于要求快速切断的场所中。

特点:功耗比先导式电磁阀大,一般在5-20w,高频通电容易烧毁线圈,但是控制简单,使用范围广。在真空、负压、零压时能正常工作,但通径一般不超过25mm。

先导式电磁阀:

先导式电磁阀一般是用于大口径,高压力的场合,这种结构的阀门打开时,要求电磁阀的压力不能低于0.05MPa,必须有先导压力,否则是无法打开的。此外先导式电磁阀相比于直动电磁阀的流通能力要来得大,一般CV至可以达到3以上。对于压缩空气的纯净度要求较高,直动的就没有那么严格了。



特点:电磁头小,功耗小,0.1-0.2w ,可频繁通电,长时间通电,而不会烧毁,而且节能。流体压力范围上限较高,可任意安装(需定制),但必须满足流体压差条件 ,不过液体的杂质容易堵塞先导阀孔,不适用于液体使用。

电磁阀直动式和先导式区别:

1、介质洁净度要求:先导式电磁阀对流通介质的纯净度要求比较高,直动式则没有那么严格了。


2、功率和损耗:直动式电磁阀功率和损耗要比先导式更大。


3、流通能力:先导式电磁阀的流通能力相比于直动式要大一些,一般CV值可达3以上,而直动电磁阀的一般CV值都是小于1。


4、响应时间:直动式电磁阀的启动速度相比先导式来得快,多用于快速切断的场所。因为先导式电磁阀是通5、电后小阀先开启,主阀后开,直动式电磁阀则是主阀直接打开。


6、承受压力:先导式电磁阀的承受液压力,比直通式电磁阀承受压力大。
