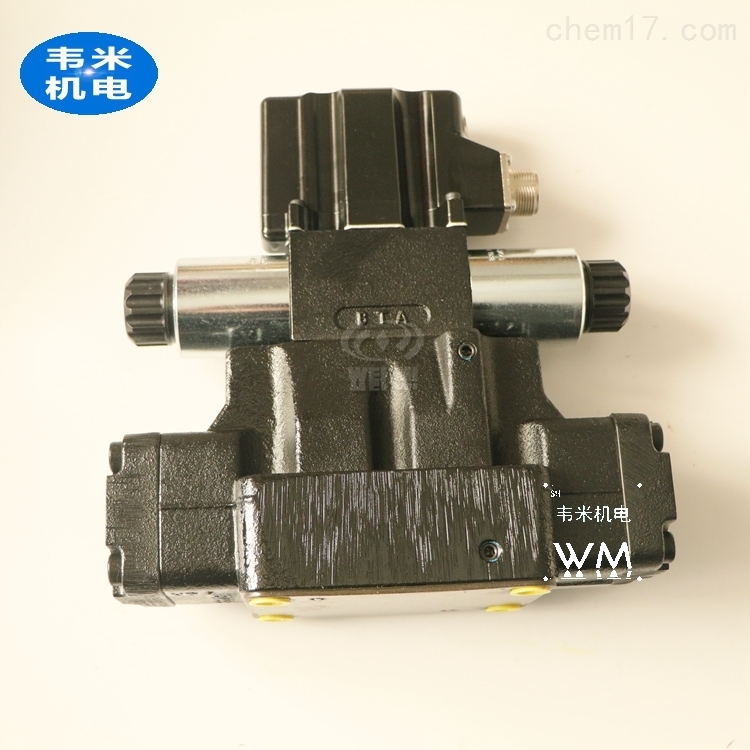

派克PARKER比例伺服阀

  • 型   号:D31FCE01CC4NB7016
  • 价   格:14300

派克PARKER比例伺服阀
我司主营气动元件、液压泵阀、电子电控类进口件:
主要涵盖产品有:换向阀,气缸等;液压泵、液压阀,液压元件等;滑块、导轨;电控模块、驱动器;伺服电机等
主营优势品牌有AVENTICS,DUPLOMATIC,REXROTH,B&R,AIRTEC,Bently,ASCO,ATOS,VICKERS,Parker等

分享到:


派克PARKER比例伺服阀

伺服阀中位没有死区,比例阀有中位死区;伺服阀的频响(响应频率)更高,可以高达200Hz左右,比例阀一般最高几十Hz;伺服阀对液压油液的要求更高,需要精过滤才行,否则容易堵塞,比例阀要求低一些;阀芯结构及加工精度不同,比例阀采用阀芯+阀体结构,阀体兼作阀套;

伺服阀和伺服比例阀采用阀芯+阀套的结构,中位机能种类不同,比例换向阀具有与普通换向阀相似的中位机能,而伺服阀中位机能只有O型;阀的额定压降不同,而比例伺服阀性能介于伺服阀和比例阀之间,比例换向阀属于比例阀的一种,用来控制流量和流向。

区别二:

电液比例阀与伺服控制系统中的伺服阀相比,性能在某些方面还有一些差距。但是电液比例阀抗污染能力强,减少了由于污染而造成的工作故障,可以提高液压系统的工作稳定性和可靠性,更适用于工业过程。

区别三:

驱动装置不同。比例阀的驱动装置是比例电磁铁;伺服阀的驱动装置是力马达或力矩马达;性能参数不同。滞环、中位死区、频宽、过滤精度等特性不同,因此应用场合不同,伺服阀和伺服比例阀主要应用在闭环控制系统,其它结构的比例阀主要应用在开环控系统及闭环速度控制系统。

液压比例阀与伺服阀的区别

区别一:

伺服阀中位没有死区,比例阀有中位死区;伺服阀的频响(响应频率)更高,可以高达200Hz左右,比例阀一般最高几十Hz;伺服阀对液压油液的要求更高,需要精过滤才行,否则容易堵塞,比例阀要求低一些;阀芯结构及加工精度不同,比例阀采用阀芯+阀体结构,阀体兼作阀套;

伺服阀和伺服比例阀采用阀芯+阀套的结构,中位机能种类不同,比例换向阀具有与普通换向阀相似的中位机能,而伺服阀中位机能只有O型;阀的额定压降不同,而比例伺服阀性能介于伺服阀和比例阀之间,比例换向阀属于比例阀的一种,用来控制流量和流向。

区别二:

电液比例阀与伺服控制系统中的伺服阀相比,性能在某些方面还有一些差距。但是电液比例阀抗污染能力强,减少了由于污染而造成的工作故障,可以提高液压系统的工作稳定性和可靠性,更适用于工业过程。

区别三:

驱动装置不同。比例阀的驱动装置是比例电磁铁;伺服阀的驱动装置是力马达或力矩马达;性能参数不同。滞环、中位死区、频宽、过滤精度等特性不同,因此应用场合不同,伺服阀和伺服比例阀主要应用在闭环控制系统,其它结构的比例阀主要应用在开环控系统及闭环速度控制系统。

液压比例阀与伺服阀的区别

液压比例阀

液压比例阀是一种新型的液压控制装置。在普通压力阀、流量阀和方向阀上,用比例电磁铁替代原有的控制部分,按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。比例阀一般都具有压力补偿性能,输出压力和流量可以不受负载变化的影响。

伺服阀

液控伺服阀主要是指电液伺服阀,它在接受电气模拟信号后,相应输出调制的流量和压力。它既是电液转换元件,也是功率放大元件,它能够将小功率的微弱电气输入信号转换为大功率的液压能(流量和压力)输出。在电液伺服系统中,它将电气部分与液压部分连接起来,实现电液信号的转换与液压放大。电液伺服阀是电液伺服系统控制的核心。

派克PARKER比例伺服阀


D31FBE01CC1NF00

 D31FBE01CC4NF00

D31FBE02CC1NF00


D31FBE02CC4NF00



D31FHB60A5NB0048


D31FHB60C1NB0048


D31FHB60C4NB0048


D31FHB61A1NB0048


D31FHB61A4NB0048


D31FHE01C4NB0847


D31FHE01C4NE0047


D31FHE01C4VB0047


D31FHE01C5NB0047


D31FHE02A4NB0047


D31FHE02C1NB0047


D31FHE02C2NB0047


D31FHE02C4NB0047


D31FHE02C4VB0047


D31FHE50A1NB0048


D31FHE50A1VB0048


D31FHE50A2NB0048


D31FHE50A4NB0048


D31FHE50A4NB2048


D31FHE50A5NB0048


D31FHE50B4NB0048

 D3FPE02YC9NB0020

 D3FPE50YA9NB0020

 D3FPE50YA9NB00

 D3FPE50YA9NB00

 D3FPE50YB9NB00

 D3FPE50YB9NB00

 D3FPE50YB9NB00

 D3FPE50YB9NE00

 D3FPE50YB9NB00

 D3FPE50YB9HB7022P

 D3FPE50YB9HB7036P

 D3FPE50YB9HB70Q80

 D3FPE50YB9NB00

 D3FPE55YB9NS00

 D3FPE50YB9HB7023P00

 D3FPE50YA9NB00

 D3FPE02YC9NB00

 D3FPE02YC9NB0039

 D3FPE01YC9NB0020

 D3FPE50YB9NB70Q80

 D3FPE50YA9NB00

 D3FPE50YB9HB70P80/D3FPE50YB9HB7039P80

 D3FPE50YA9NB00

 D3FPE50YB9HB70P80

D3FPE50YB9HB7039P80

伺服液压机与普通液压机的区别

伺服液压机与普通液压机比较,系统总体控制中不含比例伺服阀或比例泵环节,伺服液压机具有节能、噪声低、温升小、柔性好、效率高、维修方便等优点,可以取代现有的大多数普通液压机,具有广泛的市场前景。与传统液压机比较节能,根据加工工艺和生产节拍不同,伺服驱动液压机比较传统液压机可节电30%~70%。

液压伺服系统是使系统的输出量,如位移、速度或力等,能自动地、快速而准确地跟随输入量的变化而变化,与此同时,输出功率被大幅度地放大。

PARKER派克液压比例阀

先导式比例方向控制阀

D31FCE01DC1NE00

D31FCE01EC1NE00

D31FCE02DC1NE00

D31FCE02EC1NE00

D31FCB31DC1NE00

D31FCB31EC1NE00

D41FCE01FC1NE00

D41FCE02FC1NE00

D41FCB31FC1NE00

D91FCE01HC1NE00

D91FCE02HC1NE00

D91FCB31HC1NE00

D31FCB31DC1NB00

D31FCB31EC1NB00

D41FCE01FC1NB00

D41FCE02FC1NB00

D41FCB31FC1NB00

D91FCE01HC1NB00

D91FCE02HC1NB00

D91FCB31HC1NB00


D41FCB31FC1NE70

D41FCB31FC1NE00

D41FCB31FC1NB00

D41FCB31FC1NB70

D41FCB31FC1NN00

D41FCB31FC1VB70

D41FCB31FC4NE70

D41FCB31FC2NN00

D41FCB31FC2NB70

D41FCB31FC2VS70

D41FCB31FC4NK70

D41FCB31FC4NB70

D41FCB31EC1NE70

D41FCE01FC1NE70


PARKER派克液压比例阀

比例方向控制阀

比例换向阀 阀门

现货型号

D41FHE02C2NE00

D41VW020B6NJW

D81FHE01F1NE00

D41FHE01F1NE00

D41FBE01FC4NF00

D41FHB31C1NE00

D41FBE01FC1NF00

D3FBE01SC0NF00

D3FBE02SC0NF00

D1FVE02CC0NM03

D41FBE02FC4NF00

D1FPE50MA9NS00

D41FHB31C4NE00

D3FBE02MC0VKW0

D91FBB32HC2NG00

D41FHE01C4NE00

D1FBB32FC0NG00

D91FBE01HC4NF00

D31FBE02CC4NF00

D1FBA32HC0NG00

D41VW001C4NJW

D41FCB31FC4NE70

D41FCE01CC4NE70

D41FCE01FC1NE70

D41FCB31FC1NE70

D41FCB31CC1NE70

D41FCE01CC1NE70

D81FHB32H1NE00

D41VW020B6NJW

D41FBE01FC4NF00

D91FBE01HC4NF00

D41FHE01C4NB00

D41FCE01CC4NB70

D41FHE02C2NE00

D81FHE01F1NE00

D41FHE01F1NE00

D41FHB31C1NE00

D41FHB31C4NE00

D41FHE01C4NE00

液压控制阀的基本工作原理

液压控制阀的基本结构主要包括阀芯、阀体和驱动阀芯在阀体内做相对运动的操纵装置。阀芯的主要形式有滑阀、锥阀和球阀;阀体上除有与阀芯配合的阀体孔或阀座孔外,还有外接油管的进、出油口和泄油口;驱动阀芯在阀体内做相对运动的装置可以是手调机构,也可以是控制阀口的通断及开口的大小,以实现压力、流量和方向控制。

液压阀工作时,所有阀的阀口大小、阀进、出油口间的压差以及通过阀的流量之间的关系都符合孔口流量公式(q=KA·Δpm),只是各种阀控制的参数各不相同而已

液压控制阀分类

工业中液压控制系统或液压传动系统中用来控制液体压力、流量和方向的元件之一就是液压控制阀,那它到底有哪几种,每种的应用如何呢?

一、按用途分

液压阀可分为方向控制阀(如单向阀和换向阀)、压力控制阀(如溢流阀、减压阀和顺序阀等)和流量控制阀(如节流阀和调速阀等)。这三类阀还可根据需要相互组合成为组合阀,如单向阀、单向节流阀、电磁溢流阀等,使得其结构紧凑,连接简单,并提高了效率。

二、按工作原理分

液压阀可分为开关阀(或通断阀)、伺服阀、比例阀和逻辑阀。开关阀调定后只能在调定状态下工作,本章将重点介绍这一使用最为普遍的阀类。伺服阀和比例阀能根据输入信号连续地或按比例的控制系统的数据。逻辑阀则按预先编制的逻辑程序控制执行元件的动作。

三、按安装连接形式分

1、螺丝式(管式)

安装连接阀的油口用螺丝管接头和管道及其他元件连接,并由此固定在管路上。这种方式适用于简单液压系统。

2、螺旋式

安装连接阀的各油口都布置在同一安装面上,用螺丝固定在和阀有对应油口的连接板上,然后用管接头和管道与其他元件连接;或者把这几个阀用螺丝固定在一个集成块的不同侧面上,在集成块上面打孔,沟通各阀组成回路。由于拆卸阀时无需拆卸与之相连的其他元件,所以这种安装连接方式应用较广。

3、叠加式

安装连接阀的上下面为连接结合面,各油口分别在这两个面上,且同规格阀的油口连接尺寸相同。每个阀除其自身的功能外,还有油路通道的作用,阀相互叠装便成了回路,无需管道连接,所以结构紧凑,阻力损失小。

4、法兰式

安装连接和螺丝式连接相似,只是法兰式代替螺丝管接头,用于通径32以上的大流量系统。它强度高,连接相当可靠。

液压控制阀的基本要求

1)动作灵敏,工作可靠,冲击和振动尽量小。

2)阀口全开时,油液通过阀口时的压力损失要小。

3)阀口关闭时密封性能好,不允许有外泄漏。

4)所控制的参数(压力或流量)稳定,受外干扰时变化量小。

5)结构要简单紧凑、安装调试维护方便、通用性好。
