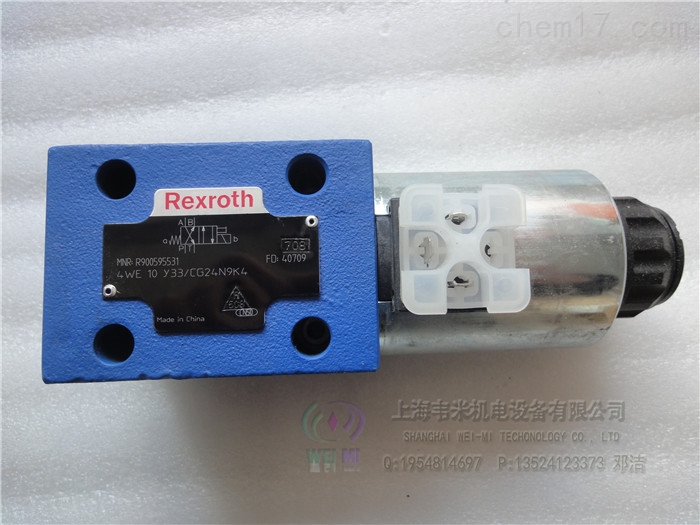

REXROTH电磁阀4WE10Y33/CG110N9K4/V
产品简介:

REXROTH电磁阀4WE10Y33/CG110N9K4/V
开/关阀(单向阀、电磁阀、换向阀、溢流阀、减压阀、流量控制阀、二通插装阀),高频响比例伺服阀 (比例方向阀、比例溢流阀、比例流量阀、
高频响应阀、方向伺服阀、比例插装阀、压力补偿器),电子元件(比例阀放大器、液压泵放大器、控制轴放大器、比例阀七芯插头、传感器插头
电磁阀插头),传感器和信号发生器(压力传感器、电子压力开关、压力继电器、

产品型号:R900618939

更新时间:2025-07-11

厂商性质:经销商

访问量:1417

服务热线

021-61116911

立即咨询
产品介绍

REXROTH电磁阀4WE10Y33/CG110N9K4/V

  电磁阀常见故障有?

  1、线圈短路或断路:

  检测方法:先用万用表测量其通断,阻值趋近于零或无穷大,那说明线圈短路或断路。如果测量其阻值正常(大概是几十欧),还不能说明线圈一定是好的(我有一次测得一个电磁阀线圈阻值大概50欧姆,但电磁阀无法动作,更换该线圈后一切正常),请进行如下最终测试:找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近,然后给电磁阀通电,如果感觉到有磁性,那么电磁阀线圈是好的,否则是坏的。

  处理方法:更换电磁阀线圈。

  2、插头/插座有问题:

  故障现象:如果电磁阀是有插头/插座的那种,有可能出现插座的金属簧片问题(笔者就碰到过)、插头上接线的问题(比如将电源线接到接地线上去了)等原因无法将电源送到线圈中。最好养成一个习惯:插头插在插座上之后把固定螺丝拧上,线圈上在阀芯杆之后把固定螺母拧上。

  如果电磁阀线圈的插头配备有发光二极管电源指示灯,那么采用DC电源驱动电磁阀时即行就要接对,否则指示灯不会亮。另外,不要将不同电压等级的带发光二级管电源指示的电源插头调换使用,这样会导致发光二极管被烧毁/电源(换用低电压等级的插头)出现短路或发光二极管发光很微弱(换用高电压等级的插头)。

  如果不带电源指示灯,电磁阀线圈是不用区分极性的(不象线圈电压为直流的晶体管时间继电器以及线圈上并联有二极管/电阻泄漏回路的线圈电压为直流的中间继电器《这种中间继电器以原装小日本的居多》,需要区分极性)。

  处理方法:修正接线错误、修复或更换插头、插座。

  3、阀芯问题:

  故障现象1:在电磁阀所通介质压力正常的情况下,按下电磁阀红色的手动按钮,电磁阀都没有任何反应(压力介质没有出现通断的变化),说明阀芯一定是坏的。

  处理方法:检查介质是否存在问题,如压缩空气内是否有很多积水(有时候油水分离器起的作用不是很大,特别是当管路设计不良时通到电磁阀的压缩空气会有很多积水)、所通液体介质是否有很多杂质。然后清除电磁阀及管路中的积水或杂质。如果再不行,请维修(如果你有时间有耐心而且有必要的话@_@)或更换阀芯,或者干脆把整个电磁阀全部换掉。

  故障现象2:经过检查,线圈是原配线圈而且线圈通电时磁性正常,但电磁阀依然不动作(这时电磁阀手动按钮的功能有可能是正常的),说明阀芯是坏的。

  处理方法:请维修或更换阀芯,或者干脆把整个电磁阀全部换掉。

  至于电磁阀阀体的维修,因为种类太多,那么多种的维修方法俺也说不了很多,这里就不再赘述了。

REXROTH电磁阀4WE10Y33/CG110N9K4/V



  R9013843255-3WE10B5X/EG24N9K4QMAG24/M

  R9012787913WE10B5X/EG24N9K4/M

  R9005173413WE10B3X/CW230N9K4

  R9013484683WE10B1-5X/EG24N9K4/M

  5-3WE10B9-5X/EG24N9K4QMAG24/IM

  R9009192313WE10B3X/CG24K4QMAG24由下述型号:R9013666795-3WE10B5XEG24K4QMAG24/M

  R9010836553WE10A33/CG220N9K4/V开级3WE10A53/CG220N9K4/V

  R9013305373WE10A50/EG24K4/M

  R9010836553WE10A33/CG220N9K4V升级R9013692193WE10A53/EG220N9K4/V

  R9009236243WE10A3X/OFCG24N9K4升级5X系列

  R9013502285-3WE10A5X/EG24K4QMBG24/M

  R9010651563WE10A3X/CG110N9K4/V新型号新型号:3WE10A5X/EG110N9K4/V

  R9014245643WE10A5X/EG220N9K4/V

  R9013502285-3WE10A5X/EG24K4QMBG24/M

  R9012787703WE10A5X/EG24N9K4/M

  R9009774083WE10A3X/CG24N9K4QMAG24用R9013417555-3WE10A5X/EG24N9K4QMAG24/M

  R9009156753WE10A3X/CW230N9K4

  R9013497363WE10A5X/OFEG205N9K4/V

  R9013417555-3WE10A5X/EG24N9K4QMAG24/M

  R9011645345-3WE10A3X/CG24N9K4QSABG24WSO9停产升级为5X,建议用R9013505685-3WE10A5X/DEG24N9K4QSABG24W/M

  R9013305373WE10A5X/EG24K4/M

  R9013502953WE10A5X/OFEG24N9K4/M

  R9013502285-3WE10A50/EG24K4QMBG24/M

  R9012997513WE10A3X/OFCW230N9K4/V

  R9009140653WE10A33/CG24K4QMBG24由下述型号:R9013373255-3WE10A5X/EG24N9K4QMBG24/M

  R9009780613WE10A3X/OFCG220N9K4由以下型号:R9014154043WE10A5X/OFEG220N9K4/M

  R9007279755-3WE10A33/CG24N9K4QSABG24SS09由下述型号:R9011645345-3WE10A3X/CG24N9K4QSABG24WSO9

  4WE10D3X/CW110N9K4

  4WE10D50/HG24N9K4/M

  4WE10D73-5X/EG24N9K4/A12

  4WE10D5X/EG110N9K4/V

  4WE10D5X/OFEG220N9K4/M

  4WE10D50/EG24N9K4/M

  4WE10D5X/EW230N9K4/M

  4WE10D5X/EG220N9K4/M

  4WE10D50/EG110N9DK6L/V

  4WE10D5X/OFEG110N9K4/V

  4WE10C5X/HG24N9K4/M

  4WE10C5X/EW230N9K4/M

  4WE10E5X/HG24N9K4/M

  4WE10EA50/EG24N9K4/M

  4WE10E3X/CW230N9K4

  4WE10E5X/EW230N9K4/M

  4WE10E4X/CW110N9DAL

  4WE10E4X/CW110N9DA

  4WE10EB5X/EG24N9K4/M

  4WE10E34-5X/EG12N9K4/M

  4WE10J5X/HG24N9K4/M

  4WE10J73-3X/10G24N9K4/A12

  4WE10J5X/EW230N9K4/M

  4WE10J2-5X/EG24N9K4/M

  4WE10J5X/EG205N9K4/M

  4WE10JA5X/EG24N9K4/M

  4WE10JA50/HG24N9K4/M

  4WE10M3X/CW230N9K4

  4WE10M50/HG24N9K4/M

  4WE10U12-50/EG24N9K4/M

  4WE10UA5X/HG24N9K4/M

  4WE10Y50/EG220N9K4/V

  4WE10Y5X/HG24N9K4/M

  4WE10HA5X/EG24N9K4/M

  4WE10H3X/CW230N9K4

  4WE10H50/HG24N9K4/M

  4WE10HB5X/EG24N9K4/M

  4WE10R50/EG24N9K/M

  4WE10G5X/EW230N9K4/M

  4WE10G5X/HG24N9K4/M

  4WE10G73-5X/EG24N9K4/M

  4WE10G73-50/EG24N9K4/A12M

  5-4WE10G50/EGN24N9K4/V

  4WE10X7-50/EG220N9K4/M

  4WE10Y11-3X/CG24N9K4

  4WE10Y33/CG110N9K4/V

  4WE10Y5X/EG110N9K4/M

  4WE10Y50/EG220N9K4/M

  4WE10Y50/HG24N9K4

  4WE10Y5X/EW230N9K4/M

  4WE10R50/EG24N9K4/M

  电磁阀是由电磁线圈和磁芯组成,是包含一个或几个孔的阀体,当线圈通电或断电时,磁芯的运转将导致流体通过阀体或被切断,以达到改变流体方向的目的,电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成。

  阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上,阀体被封闭在密封管中,构成一个简洁、紧凑的组合。

  我们在生产中常用的电磁阀有二位三通、二位四通、二位五通等。这里先说说二位的含义,对于电磁阀来说就是带电和失电,对于所控制的阀门来说就是开和关,电磁阀的故障将直接影响到切换阀和调节阀的动作,常见的故障有电磁阀不动作。

  电磁阀有什么故障处理及防范?

  1、电磁阀接线头松动或线头脱落,电磁阀不得电,可紧固线头;

  2、电磁阀线圈烧坏,可拆下电磁阀的接线,用万用表测量,如果开路,则电磁阀线圈烧坏。

  原因有线圈受潮,引起绝缘不好而漏磁,造成线圈内电流过大而烧毁,因此要防止雨水进入电磁阀,此外弹簧过硬,反作用力过大,线圈匝数太少,吸力不够也可使得线圈烧毁,紧急处理时,可将线圈上的手动按钮由正常工作时的“0"位打到“1"位,使得阀打开;

  3、电磁阀卡住:电磁阀的滑阀套与阀芯的配合间隙很小(小于0.008mm),一般都是单件装配,当有机械杂质带入或润滑油太少时,很容易卡住。处理方法可用钢丝从头部小孔捅入,使其弹回。

  根本的解决方法是要将电磁阀拆下,取出阀芯及阀芯套,用CCI4清洗,使得阀芯在阀套内动作灵活,拆卸时应注意各部件的装配顺序及外部接线位置,以便重新装配及接线正确,还要检查油雾器喷油孔是否堵塞,润滑油是否足够;

  4、漏气:漏气会造成空气压力不足,使得强制阀的启闭困难,原因是密封垫片损坏或滑阀磨损而造成几个空腔窜气,在处理切换系统的电磁阀故障时,应选择适当的时机,等该电磁阀处于失电时进行处理,若在一个切换间隙内处理不完,可将切换系统暂停,从容处理。

REXROTH电磁阀4WE10Y33/CG110N9K4/V
