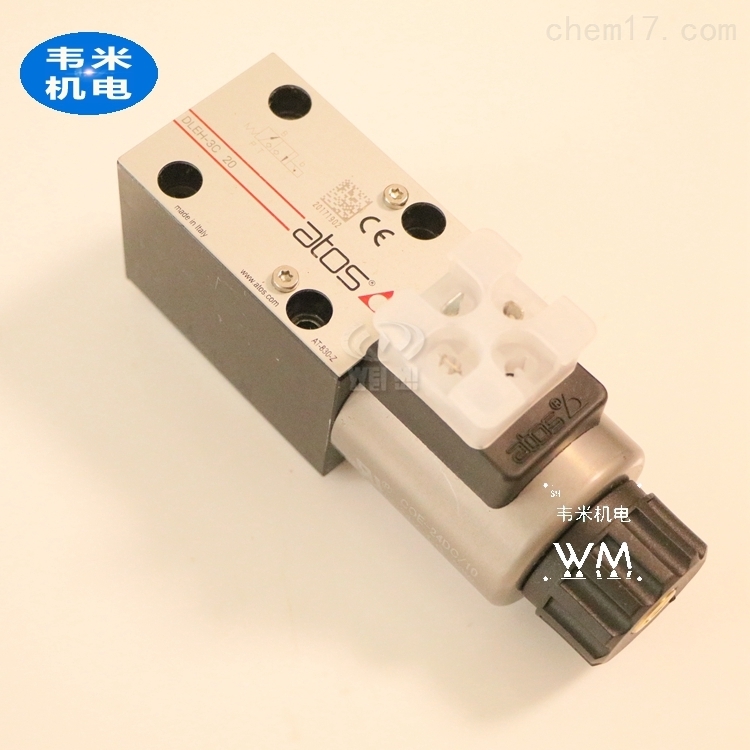

意大利阿托斯ATOS比例阀

  • 型   号:DLOH-3A/R-U 21
  • 价   格:1980

意大利阿托斯ATOS比例阀
我司主营气动元件、液压泵阀、电子电控类进口件:
主要涵盖产品有:换向阀,气缸等;液压泵、液压阀,液压元件等;滑块、导轨;电控模块、驱动器;伺服电机等
主营优势品牌有AVENTICS,DUPLOMATIC,REXROTH,B&R,AIRTEC,Bently,ASCO,ATOS,VICKERS,Parker等

分享到:


意大利阿托斯ATOS比例阀

比例阀是一种新型的液压控制装置。在普通压力阀、流量阀和方向阀上,用比例电磁铁替代原有的控制部分,按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。比例阀一般都具有压力补偿性能,输出压力和流量可以不受负载变化的影响。

随着液压传动和液压伺服系统的发展,生产实践中出现一些即要求能够连续的控制压力、流量和方向,又不需要其控制精度很高的液压系统。由于普通的液压元件不能满足具有一定的伺服性要求,而使用电液伺服阀又由于控制精度要求不高而过于浪费,因此近几年产生了介于普通液压元件(开关控制)和伺服阀(连续控制)之间的比例控制阀。

电液比例控制阀(简称比例阀)实质上是一种廉价的、抗污染性能较好的电液控制阀。比例阀的发展经历两条途径,一是用比例电磁铁取代传统液压阀的手动调节输入机构,在传统液压阀的基础下:发展起来的各种比例方向、压力和流量阀;二是一些原电液伺服阀生产厂家在电液伺服阀的基础上,降低设计制造精度后发展起来的。

电磁阀概述

电磁阀(ElectromagneTIcvalve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

比例阀和电磁阀区别

比例阀是一种新型的液压控制装置。在普通压力阀、流量阀和方向阀上,用比例电磁铁替代原有的控制部分,按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。比例阀一般都具有压力补偿性能,输出压力和流量可以不受负载变化的影响。

1、普通阀是不能按比例进行连续阶跃控制,是纯粹的单一动作式开关阀,其阀开口方向、开口量或弹簧设定力都是一定的,不能根据实际情况变化而变化。

2、比例阀是按比例进行连续阶跃控制,根据实际情况变化采集回的信息对目标进行自动补偿控制,其阀开口方向、开口量或弹簧设定力都是随动的,实现一系列连续可控的随动变化的动作。

阀对流量的控制可以分为两种:一种是开关控制:要么全开、要么全关,流量要么Zda、要么Z小,没有中间状态,如普通的电磁直通阀、电磁换向阀、电液换向阀。

另一种是连续控制:阀口可以根据需要打开任意一个开度,由此控制通过流量的大小,这类阀有手动控制的,如节流阀,也有电控的,如比例阀、伺服阀。

意大利阿托斯ATOS比例阀

DLEH-2A

DLEH-2A/R

DLEH-2C

DLEH-2C/R

DLEHM-3A

DLEH-3A

DLEH-3A/R

DLEH-3C

DLEH-3C/R

DLEHM-3C

DLOH-3A/R-U 21


液压伺服阀是闭环控制系统中最重要的一种伺服控制元件,它能将微弱的电信号转换成大功率的液压信号(流量和压力)。对整个系统来说,液压伺服阀是信号转换和功率放大元件;对系统中的液压执行机构来说液压伺服阀是控制元件;阀本身也是个多级放大的闭环电液伺服系统,提高了伺服阀的控制性能。

液压比例阀工作原理

  指令信号经比例放大器进行功率放大,并按比例输出电流给比例阀的比例电磁铁,比例电磁铁输出力并按比例移动阀芯的位置,即可按比例控制液流的流量和改变液流的方向,从而实现对执行机构的位置或速度控制

 在某些对位置或速度精度要求较高的应用场合,还可通过对执行机构的位移或速度检测,构成闭环控制系统。

  比例阀由直流比例电磁铁与液压阀两部分组成,比例阀实现连续控制的核心是采用了比例电磁铁,比例电磁铁种类繁多,但工作原理基本相同,它们都是根据比例阀的控制需要开发出来的。

液压比例阀的特点

  1、电信号便于传递,能简度单地实现远距离控制。

  2、能连续、按比例地控制液压系统的压力和流量,实现对执行答机构的位置、速度、力量的控制,并能减少压力变换时的冲击。

  3、减少了元件数量,简化了油路。同时电液比例阀的使用条件和保养与一般液压元件相同,比伺服阀的抗污染性能强,工作可靠。

DHE-0671/FV-XK24DC

DHE-0670-XK24DC

DHE-0610/A-X24DC

DHE-0713-X24DC

DHE-0631/2/E

DHE-0630/2-X24DC

SDHE-0714/X24DC

SDHE-0639/O 10S

 DHE-0751/2/WP-X 24DC 10

SDHE-0639/O 10S

SDHE-0713 10S

SDHE-0631/2 10S

SDHE-0631/2-X24DC

SDHE-0713-X24DC

SDHE-0713P 10S

SDHE-0630/2/A-X

SDHE-0711-X

SDHE-0631/2P 10S

SDHE-0718 10S

SDHE-0711 10S

SDHE-0713/WP

SDHE-0613 10S

SDHE-0710-24DC+SP-667

SDHE-0713P 10S

SDHE-0630-/2   10S

SDHE-0671/A 10S

SDHE-0639/C 20

SDHE-0716-X

SDHE-0632/2/WP

SDHE-0631/2/A

液压控制阀的基本工作原理

液压控制阀的基本结构主要包括阀芯、阀体和驱动阀芯在阀体内做相对运动的操纵装置。阀芯的主要形式有滑阀、锥阀和球阀;阀体上除有与阀芯配合的阀体孔或阀座孔外,还有外接油管的进、出油口和泄油口;驱动阀芯在阀体内做相对运动的装置可以是手调机构,也可以是控制阀口的通断及开口的大小,以实现压力、流量和方向控制。

液压阀工作时,所有阀的阀口大小、阀进、出油口间的压差以及通过阀的流量之间的关系都符合孔口流量公式(q=KA·Δpm),只是各种阀控制的参数各不相同而已

液压控制阀分类

工业中液压控制系统或液压传动系统中用来控制液体压力、流量和方向的元件之一就是液压控制阀,那它到底有哪几种,每种的应用如何呢?

一、按用途分

液压阀可分为方向控制阀(如单向阀和换向阀)、压力控制阀(如溢流阀、减压阀和顺序阀等)和流量控制阀(如节流阀和调速阀等)。这三类阀还可根据需要相互组合成为组合阀,如单向阀、单向节流阀、电磁溢流阀等,使得其结构紧凑,连接简单,并提高了效率。

二、按工作原理分

液压阀可分为开关阀(或通断阀)、伺服阀、比例阀和逻辑阀。开关阀调定后只能在调定状态下工作,本章将重点介绍这一使用最为普遍的阀类。伺服阀和比例阀能根据输入信号连续地或按比例的控制系统的数据。逻辑阀则按预先编制的逻辑程序控制执行元件的动作。

三、按安装连接形式分

1、螺丝式(管式)

安装连接阀的油口用螺丝管接头和管道及其他元件连接,并由此固定在管路上。这种方式适用于简单液压系统。

2、螺旋式

安装连接阀的各油口都布置在同一安装面上,用螺丝固定在和阀有对应油口的连接板上,然后用管接头和管道与其他元件连接;或者把这几个阀用螺丝固定在一个集成块的不同侧面上,在集成块上面打孔,沟通各阀组成回路。由于拆卸阀时无需拆卸与之相连的其他元件,所以这种安装连接方式应用较广。

3、叠加式

安装连接阀的上下面为连接结合面,各油口分别在这两个面上,且同规格阀的油口连接尺寸相同。每个阀除其自身的功能外,还有油路通道的作用,阀相互叠装便成了回路,无需管道连接,所以结构紧凑,阻力损失小。

4、法兰式

安装连接和螺丝式连接相似,只是法兰式代替螺丝管接头,用于通径32以上的大流量系统。它强度高,连接相当可靠。

液压控制阀的基本要求

1)动作灵敏,工作可靠,冲击和振动尽量小。

2)阀口全开时,油液通过阀口时的压力损失要小。

3)阀口关闭时密封性能好,不允许有外泄漏。

4)所控制的参数(压力或流量)稳定,受外干扰时变化量小。

5)结构要简单紧凑、安装调试维护方便、通用性好。
