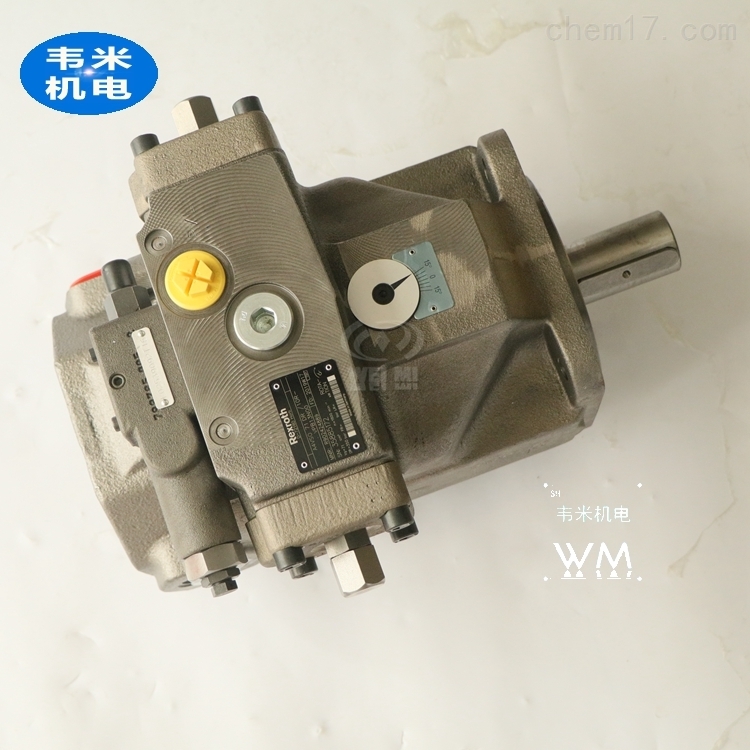

力士乐Rexroth变量柱塞泵

力士乐Rexroth变量柱塞泵

柱塞式液压泵(简称柱寨泵)是靠柱塞在缸孔内的往复运动改变柱塞缸内的容积来实现吸液和压液的液压泵。与其他容积式泵相比，它具有以下优点:

1)工作参数高。常用压力达20-40MP, 超高压泵可达70MPa以上:常用排量为每转几毫开到500mlL,大排量泵每转可达数千毫升；常用柱塞泵的驱动功率在200KW以下，大功率柱嘉泵可达500kw以上。

2)效率高。其容积效率可达95%以上，总效奉可达90%以上。

3)变量方便，变量形式较多。利用变量柱塞泵可较易实现液压系统的功率调节和无级变速。

4)使用寿命长。柱塞泵内轴承的设计寿命一般为 2000 ~ 5000h,柱塞泵的使用寿命可达10000h以上。

5)可以使用不同的工作介质。

6)单位功率的质量比较轻。

柱塞泵主要有以下缺点:

1)结构较复杂，零件数量多。

2)制造工艺要求高，价格较贵。

3)除阀配流柱塞泵外，一般对液压介质的污染比较敏感，因此，对使用和维护的技术水平要求较高。

按柱塞在缸孔中排列方式的不同，可将柱塞泵分为径向式和轴向式两大类。由于径向柱塞泵的结构比较复杂，径向尺寸大，自吸能力差，并且配流轴受液压不平衡力的影响，易于磨损，限制了其转速和工作压力的提高，因此在许多场合已逐渐被轴向柱塞泵所代替。但低速大转矩液压马达主要采取径向柱塞式

rexroth液压泵 REXROTH泵型号有 A4VSO系列.A10VSO系列.A4VG系列.A4V系列.A6VM系列.A7VO系列.A8VO系列.A2FO系列士乐（REXROTH）液压泵及液
压马达 1、A8VO系列A8VO55、A8VO80、A8VO107、A8VO160 2、 A2F 系列A2F23、A2F28、A2F55、A2F80、A2F107、
A2F160 3、 A4VSO系列A4VSO40、A4VSO45、A4VSO56、A4VSO71、A4VSO125、A4VSO180、 A4VSO250、A4VSO355 4、A4VG
系列A4VG28、A4VG45、A4VG50、A4VG56、A4VG71、A4VG125、A4VG180、A4VG250 5、A6V系列A6V55、A6V80、A6V107
、A6V160、A6V225、A6V250 6、 A7V系列A7V16、A7V28、A7V55、A7V80、A7V107、A7V160、A7V200、A7V250 7、 A8V
系列A8V55、A8V80、A8V107、A8V115、A8V172 8、A10VSO系列A10VSO28、A10VSO43、A10VSO45、A10VSO71、
A10VSO100、A10VSO140 9、A10VD系列A10VD17、A10VD21、A10VD28、A10VD43、A10VD71 10、A11V系列A11V130、
A11V160、A11V190、A11V250 、

力士乐Rexroth变量柱塞泵

A10VSO140DRG/31R-PPB12N00 -SO488

建议用A4VSO140DR/31R-PPB12N00 可以改为DRG功能"

HK-A4VSO125LRG3/30R-PPB13N00

R902471914 AHA4VSO500LR3GN/30R-PPH25N00-S1732

A4VSO125LR2G/30R-VPB13N00

R902419535 A4VSO125DRG/30R-PZB25N00-SO580

R902460368 PLA4VSG355HS4/30R-PZB10K170N-S1816

R902447494 PLA4VSG500HS4/30R-PPH10K770N-S1816

R902430589 A4VSO180DFE1/30R-PPB13N00

R902437517 A4VSO125DRG/30R-FPB13N00

R902407687 AA4VSO250EO2/30R-PPB25N00

R902455843 A4VSO250DRG/30R-FPB13N00

R902426240 A4VSO71DRG/10R-VPB13N00

R902556204 A4VSO71HS5/10R-PPB25N00

R902564861 A4VSO180DR/30R-PPB13N00

R902423276 A4VSO40MA/10R-PPB13N00

R902433647  PA4VSH250HD1/30R-VPB02N000N

R902481059 A4VSO355LR3/30R+A4VSO250LR3/30R

R910905022 A4VSO71LR2G/10R-PPB13N00

R902491300 AA4VSO71DR/10R-FPB13N00

R902515565 A4VSO180DRG/30R-FPB25N00

R902454219   A4VSO40DFE1/10R-PPB13N00

"R910991528

我们知道柱塞泵可以分为变量泵和定量泵，为了满足客户随时调整排量的需求，从未停止过变量泵的研发。控制柱塞泵实现变量的目的是控制泵速或调节泵排量。当通过改变液压泵的排量V(几何参数)来调节流量时，当泵的转速不变时，泵的排出流量发生变化，从而形成流量控制泵。

变量柱塞泵有什么特点？

1、闭环液压传动用斜盘型轴向柱塞变量泵；

2、流量与驱动速度和排量成正比，可以无限变化；

3、流量随着斜盘的摆动角度从零增加到峰值。

4、通过在中间位置摆动斜盘，可以平稳地改变液体流动的方向。

5、易于与各种控制和调节系统匹配的多变量模式；

6、泵在高压油侧配有两个溢流阀，以保护静液压传动装置(泵和马达)免受过载；

7、高压溢流阀还具有补油阀的功能；

8、内置辅助泵用作补给泵和控制泵；

9、高补给压力受到内置补给溢流阀的限制；

10、整个系列都有内置压力切断阀。力士乐变量柱塞泵的控制方法和特点与上述基本相同。

SEALBUSHINGA4VB450/A4VS500BESCH.  "

R902465723 A4VSO750DP/30R-PPH25N00

"R902490582 AHA4VSO355DP/30R-VPB25U77+

R902466739 AHA4VSO355DP/30R-PZB25N00"

R910991528 SEAL BUSHING A4VB450/A4VS500BESCH.

R902489395 ALA4VSO71HS4V/10R-PPB25N00

A4VSO250DRG/30R-VPB13N00

A4VSO40DR/10R-VPB13N00

R910985297 AA4VSO250LR2/30R-PPB13N00

R910999906 AA4VSO180LR2/30R-PPB13N00

R902404123 AA4VSO125LR2/30R-PPB13N00

R902448889 RA4VS125DFE1/30R-S1558

R902495777 A4VSO125HS4/30R-PZB25N00 CS1975

R902553148 AHA4VSO500DR/30R-PPH25K01

R902424889 A4VSO71DR/10R-VPB13N00

R902492891 A4VSO750DR/30R-PPH25N00

D661G35HOAA4VSX2HA+B97007-061

R910998645 A4VSO125DRG/30R-PPB13N00

R902424889 A4VSO71DR/10R-VPB13N00

R910999906 A4VSO180LR2/30R-PPB13N00

R902530150 A4VSO250HS4/30R-PPB25N00

R902530150 A4VSO250HS4/30R-PPB25N00

R910989440 BEARING SHELL A4VS 71/10

R910947165 SEAL KIT O.VENT.A4VS40-P+VERP.

A4VSO125/30R-PPB25N00

R902432803 A4VSO125DFE1/30R-PPB13N00

R902412055 A4VSG40HS/10R-PPB10H039U

D661-4479C-G60HXAA4VSX2HA

R910989487 A4VSO250HD1/30R-PPB13N00

AEA4VSO125DR/30R-PPB13N00只有

A4VSO125DR/30R-PPB13N00"

R902418820 A4VSO40DR/10R-PPB13N00

R910935375 A4VSO180LR2G/22R-PPB13N00

A4VSO125DR/30R-FPB13N00上面的调节阀

A4VSO71DR/10R-PPB13N00上面的调节阀

R902436820 SEAL BUSHING A4VS180/30R LINKSDR&

A4VSO180LR/22R-PPB25N00

R902510708 A4VSO180DR/30R-PZB25H00

R902445797 A4VSO250EO2/30R-VPB25N00-SO368

R910992548 ALA4VSO250DR/30R-PPB13N00建议用

A4VSO250DR/30R-PPB13N00替代"

A4VSO125DRG/30R-PPB13NOO

R910901152 INDUCT.POS.TRANSD. A4VS 40/125/180

R910799734 CONTROL VALVE A4VS DR P

R902415627 A4VSO355LR2GM/30R-PPB13N00

[构造作动说明]

    1、与驱动源连接的泵的输入轴旋转，与输入轴通过样条连接的汽缸块旋转。2此时，在斜板上滑动的活

塞根据斜板的角度进行往复运动。3. 从汽缸块活塞突出时从油箱吸入油,突入时向阀门门致动器侧吐出

油。根据阀板分为吸入端口和排出端口。可变泵斜板的倾斜角越大，活塞往复运动的冲程越大，角度为.

0时，活塞不进行往复运动，排出流量也为0。

   2、关闭回路泵的情况下，再加上逆方向的角度，即使输入轴的旋转相同，吸入和排出也会逆转。

基本特征

基本特基本特征

泵的主要特性如下:

   容积效率(实排出量理论排出量)低速旋转,高压使用时内部泄露增加效率降低。

   实轴动力(理论轴动力机械效率)回转数，压力增加机械效率增加。

   实排出量(容积效率)、实轴动力与旋转次数及压力等有关。

与泵转数成比例的流量控制图

(闭合)和(开启)

 闭合

1、由致动器(马达)和泵组成闭合的油压电路(闭合电路)。

       2、致动器的速度和方向通过使泵的斜板角度(请参照基本结构)

       3、在闭合回路中，能得到致动器的平滑的起动和停止是特征。

       4    泵和马达可以紧凑地配置成一个盒子的一-体型HST.

 开启

1、泵从油箱吸油,从致动器返回油也返回油箱的电路构成是开电路。

2、在固定泵的情况下，致动器的速度和方向由控制阀的切换闭池开度控制。另外，泵是可变的，泵也

可以调整流量,但是泵的斜板角度只向+a方向变化。

       3.开路中，可以用一-个泵连接并控制多个致动器。

[可变容积]当泵推容量(斜板角度)可变控制时，通过外部操作进行控制。(在闭合回路中，正反排出)●

指南通过杆链接控制斜板角度。<调节器>控制开路泵斜板角度的调节器有以下功能。马力控制为了不

超过发动机马力,根据控制排出压改变斜板角度(泵压容积),使泵入扭矩的最大值恒定,泵的消耗马力恒

定。是为了避免泵的消耗马力超过发动机马力而发生熄火,有效利用的控制。(psvd)●负荷感测控制:是根

据操作量只使之吐出必要流量的控制。只让泵排出致动器所需的压力和流量。在上述的开路(开)的说明图

中，为了使控制阀的前后的压力差始终成为-定，通过改变泵的斜板角度(推开容积),控制只使之吐出与

控制阀的开度相应的流量。由此不会产生剩余流量,通过抑制发热等,可以实现节能的系统。

[串联泵(2连、3连)] 是用1个输入轴轴)转动2个或3个泵的结构。由于可以从第1泵、第2泵独立供给

流量，例如通过供给行驶马达，就可以构成车辆的行驶系统。第3泵也可以作为构成了闭合回路的情况下

的充电泵使用。(PSV2) [单流和分流流]就像活塞泵的基本结构-样,具有-个吸进端口和一个排出端

口的单流类型是正常泵。与此相对,分离流类型通过在-个汽缸块上交替配置端口,使相互独立的两个

系统的排出成为可能。
